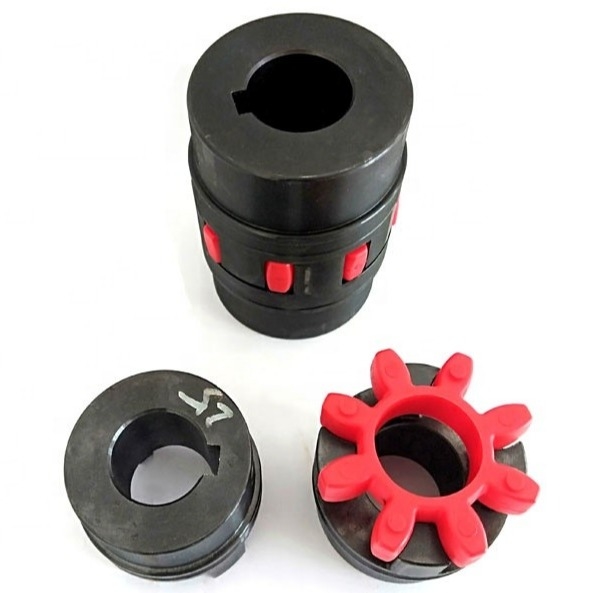

Kopling Rahang Fleksibel
>
|
|
| Tempat asal | cangzhou, cina |
| Nama merek | jude |
| Sertifikasi | CE、ISO |
| Nomor model | Rotex75 Gr75 XL9 |
Fitur Produk
1.Desain Tiga Bagian
2.Tidak Perlu Pelumasan
3.Variabel Durometer
4.Elemen Uretan
5.Tidak Ada Kontak Logam ke Logam
6.Kapasitas Torsi Tinggi
7.Bahan Hub Variabel
FITUR DAN KEUNTUNGAN
Coupling Rahang Melengkung dapat digunakan dalam banyak aplikasi dan berfungsi sebagai:
kopling serba guna.Desain dasar dari Curved Jaw memungkinkan torsi yang lebih tinggi
kapasitas dalam desain yang kompak.Gigi melengkung memiliki area kontak yang lebih besar yang
memberikannya kapasitas torsi tinggi, dan mengurangi tekanan tepi.Ini akan mengakomodasi
misalignment poros aksial, radial dan sudut.
Hub diproduksi dari berbagai bahan termasuk: aluminium, besi abu-abu,
Baja dan baja tahan karat.Elemen laba-laba tersedia dalam berbagai durometer
pilihan di Urethane & Hytrel.Laba-laba dapat bekerja di bawah tugas normal
kondisi siklus ke siklus tugas berat yang mencakup pemuatan kejut dan dapat meminimalkan
getaran torsional dalam sistem.
Aplikasi
Terutama digunakan di pertambangan, metalurgi, semen, bahan kimia, konstruksi, bahan bangunan, tenaga listrik, telekomunikasi, tekstil, dan departemen transportasi.
Seperti:
Konveyor: Konveyor sabuk. Konveyor AFC. Konveyor rantai. Konveyor sekrup.
Pompa: Pompa air, pompa minyak, pompa lumpur, dll
Kipas: Kipas angin, Kipas angin, kipas boiler, dll
Ekskavator: Ekskavator ember.Ekskavator roda bucket. Reclaimer stacker roda bucket.
Crane: Tower crane.Gantry crane.Bridge crane.
Lainnya: Aneka elevator.Bajak batu bara.Ball mill.Crusher.Mesin rekreasi.
Peralatan blender. Sentrifuger.Mesin cuci.Mesin pembuat kulit.mesin untuk
mesin menggambar kawat mixer taman rekreasi. Extruder, penghancur ampas boiler.
Pengumpan plastik. Mesin berbau karet, dll.
| Ukuran | Jenis | Torsi Tn (Nm) | Kecepatan Maks [n] (r/mnt) | Lubang poros DIA di dz | Panjang Lubang L | D | D: | Dz | E | S | Momen inersia (Kg-m2) | Berat (kg) |
| GS19 | XL1 | 34 | 19.000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0,0008 | 0,328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0,0003 | 0,66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2.5 | 0,0007 | 1.16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0,002 | 2.27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0,005 | 3.57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0,008 | 4.80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0,016 | 7.37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4,5 | 0,031 | 10.89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0,068 | 17.73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0,159 | 29.60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0.277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6.5 | 0,51 | 58.6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7.5 | 17 | 120.6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3.35 | 179.1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10.5 | 6.37 | 261.0 |
Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.
Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku oldham kopling, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.
Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga murah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
