Kopling Rahang Fleksibel
>
|
|
| Tempat asal | cangzhou, cina |
| Nama merek | jude |
| Sertifikasi | CE、ISO |
| Nomor model | GE Rotex |

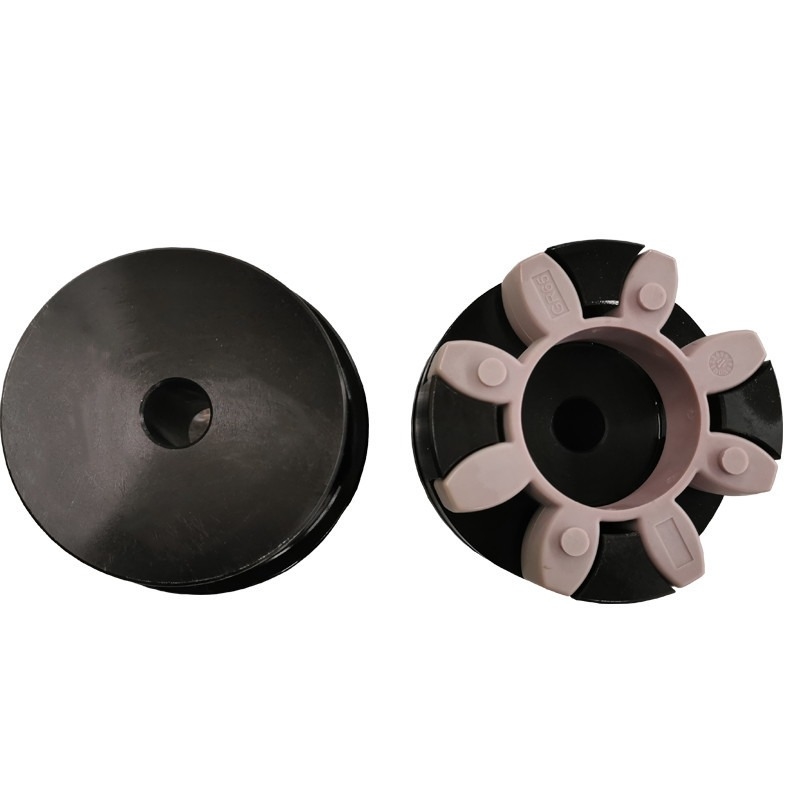

XL GE Rotex Flexible Jaw Coupling, Tipe Yang Sama Dari Rotex Coupling 98 A Spider Purple Spider Coupling
FITUR DAN KEUNTUNGAN
Coupling Rahang Melengkung dapat digunakan di banyak aplikasi dan berfungsi sebagai:
kopling serba guna.Desain dasar dari Curved Jaw memungkinkan torsi yang lebih tinggi
kapasitas dalam desain yang kompak.Gigi melengkung memiliki area kontak yang lebih besar yang
memberikannya kapasitas torsi tinggi, dan mengurangi tekanan tepi.Ini akan mengakomodasi
misalignment poros aksial, radial dan sudut.
Hub diproduksi dari berbagai bahan termasuk: aluminium, besi abu-abu,
Baja dan baja tahan karat.Elemen laba-laba tersedia dalam berbagai durometer
pilihan di Urethane & Hytrel.Laba-laba dapat bekerja di bawah tugas normal
kondisi siklus ke siklus tugas berat yang mencakup pembebanan kejut dan dapat meminimalkan getaran torsional dalam sistem.
Fitur Produk
1.Desain Tiga Bagian
2.Tidak Perlu Pelumasan
3.Variabel Durometer
4.Elemen Uretan
5.Tidak Ada Kontak Logam ke Logam
6.Kapasitas Torsi Tinggi
7.Bahan Hub Variabel
| Ukuran | Jenis | Torsi Tn (Nm) | Kecepatan Maks [n] (r/mnt) | Lubang poros DIA di dz | Panjang Lubang L | D | D: | Dz | E | S | Momen inersia (Kg-m2) | Berat (kg) |
| GS19 | XL1 | 34 | 19.000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0,0008 | 0,328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0,0003 | 0,66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2.5 | 0,0007 | 1.16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0,002 | 2.27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0,005 | 3.57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0,008 | 4.80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0,016 | 7.37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4,5 | 0,031 | 10.89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0,068 | 17.73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0,159 | 29.60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0.277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6.5 | 0,51 | 58.6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7.5 | 17 | 120.6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3.35 | 179.1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10.5 | 6.37 | 261.0 |
