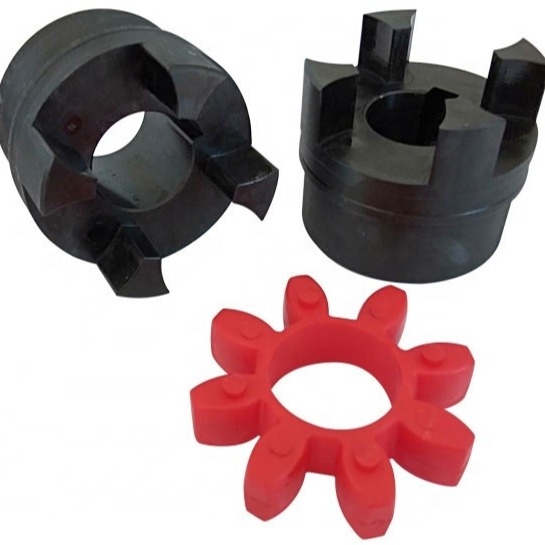

XL2 Rotex 24 Flexible Jaw Coupling Torsi Kecepatan Standar Kecepatan 120Nm 14000rpm

XL2 Rotex 24 Flexible Jaw Coupling Torsi Kecepatan Standar Kecepatan 120Nm 14000rpm

XL2 Rotex 24 Flexible Jaw Coupling Torsi Kecepatan Standar Kecepatan 120Nm 14000rpm

Tempat asal	cangzhou, cina
Nama merek	jude
Sertifikasi	CE、ISO
Nomor model	Rotex24 XL2

Rincian Produk

Industri yang Berlaku:

Hotel, Toko Bahan Bangunan, Pabrik Manufaktur, Bengkel Mesin, Pabrik Makanan & Minuman, Peternak

Struktur:

Rahang / Laba-laba

Fleksibel atau Kaku:

Fleksibel

Standar atau tidak standar:

Standar

Bahan hub:

S45C

Bahan dari laba-laba:

Uretan

Nama Produk:

Kopling rahang fleksibel Rotex

Pengobatan permukaan:

menghitam

Aplikasi:

Peralatan Industri

Tingkat torsi:

120Nm

Kecepatan:

14000rpm

moq:

1 Set

kebiasaan:

Ya

Pelabuhan:

ROTEX COUPLING DIKIRIM KE PORT TIANJIN

Od:

55mm

Panjangnya:

78mm

Cahaya Tinggi:

Kopling Rahang Fleksibel XL2

,

Kopling Rahang Fleksibel Standar

,

Kopling Rotex 24

Deskripsi Produk

Rotex Jaw Flexible Coupling Rotex 24 Dari Pemasok China Flexible Jaw Coupling XL2

Deskripsi Produk

Kopling Rahang Lengkung dapat digunakan dalam banyak aplikasi dan berfungsi sebagai kopling serbaguna.Desain dasar Curved Jaw memungkinkan kapasitas torsi yang lebih tinggi dalam desain yang ringkas.Gigi melengkung memiliki area kontak yang lebih besar yang memberikan kapasitas torsi tinggi, dan mengurangi tekanan tepi.Ini akan mengakomodasi misalignment poros aksial, radial dan sudut.

Bahan Kopling:	C45/40Cr/42CrMo
Warna:	Setiap warna yang tersedia
Sisipan laba-laba:	GR14-GR140
Bahan Laba-laba:	PU
Ukuran:	XL1-XL16/ROTEX 19-ROTEX 110
Sedang mengemas:	Kasus, kasus kayu, atau sebagai kebutuhan pelanggan.

1. Desain Tiga Bagian

2. Tidak Perlu Pelumasan

3. Durometer Variabel

4. Elemen Uretan

5. Tidak Ada Kontak Logam ke Logam 6. Kapasitas Torsi Tinggi 7. Bahan Hub Variabel

Ekspresi

Hub diproduksi dari Baja. Elemen laba-laba tersedia dalam berbagai pilihan durometer di Urethane & Hytrel.Laba-laba dapat bekerja dalam kondisi siklus kerja normal hingga siklus tugas berat yang mencakup pembebanan kejut dan dapat meminimalkan getaran puntir dalam sistem.

XL2 Rotex 24 Flexible Jaw Coupling Torsi Kecepatan Standar Kecepatan 120Nm 14000rpm 0

Informasi Ukuran

Bagan ukuran dari Desain Ini

Ukuran Mini	XL1	ROTEX19	Ukuran terbesar	XL16	ROTEX110
D	40	40	D	420	255
Panjangnya	96	96	Panjangnya	475	295

XL2 Rotex 24 Flexible Jaw Coupling Torsi Kecepatan Standar Kecepatan 120Nm 14000rpm 1

Ukuran	Jenis	Torsi Tn (Nm)	Kecepatan Maks [n] (r/mnt)	Lubang poros DIA di dz	Panjang Lubang L	D	D:	Dz	E	S	Momen inersia (Kg-m2)	Berat (kg)
GS19	XL1	34	19.000	6-19-24	25	40	32	40	16	2	0,0008	0,328
GS24	XL2	120	14000	8-24-28	30	55	40	55	18	2	0,0003	0,66
GS28	XL3	320	11800	10-28-38	35	65	48	65	20	2.5	0,0007	1.16
GS38	XL4	650	9500	12-38-45	45	80	66	78	24	3	0,002	2.27
GS42	XL5	900	8000	14-42-55	50	98	75	94	26	3	0,005	3.57
GS48	XL6	1050	7100	1548-60	56	105	85	104	28	3.5	0,008	4.80
GS55	XL7	1250	6300	20-55-70	65	120	98	118	30	4	0,016	7.37
GS65	XL8	1280	5600	22~65-75	75	135	115	134	35	4,5	0,031	10.89
GS75	XL9	2930	4750	30-75-90	85	160	135	158	40	5	0,068	17.73
GS90	XL10	7200	3750	40-90-100	100	200	160	180	45	5.5	0,159	29.60
GS100	XL11	9900	3350	50-100-110	110	225	180	200	50	6	0.277	41
GS110	XL12	12000	3000	60-110-125	120	255	200	230	55	6.5	0,51	58.6
	XL13	15000	2650	60-125-145	140	290	230	265	60	7	1	88.4
	XL14	22000	2360	60-140-165	155	320	255	300	65	7.5	17	120.6
	XL15	30000	2000	80-160-190	175	370	290	345	75	9	3.35	179.1
	XL16	35000	1800	85-180-220	195	420	325	400	85	10.5	6.37	261.0

Pengenalan Perusahaan

XL2 Rotex 24 Flexible Jaw Coupling Torsi Kecepatan Standar Kecepatan 120Nm 14000rpm 2
