| Tempat asal | cangzhou, cina |
| Nama merek | jude |
| Sertifikasi | CE、ISO |
| Nomor model | SL crossSlider kopling (Q/JL03-2001) |

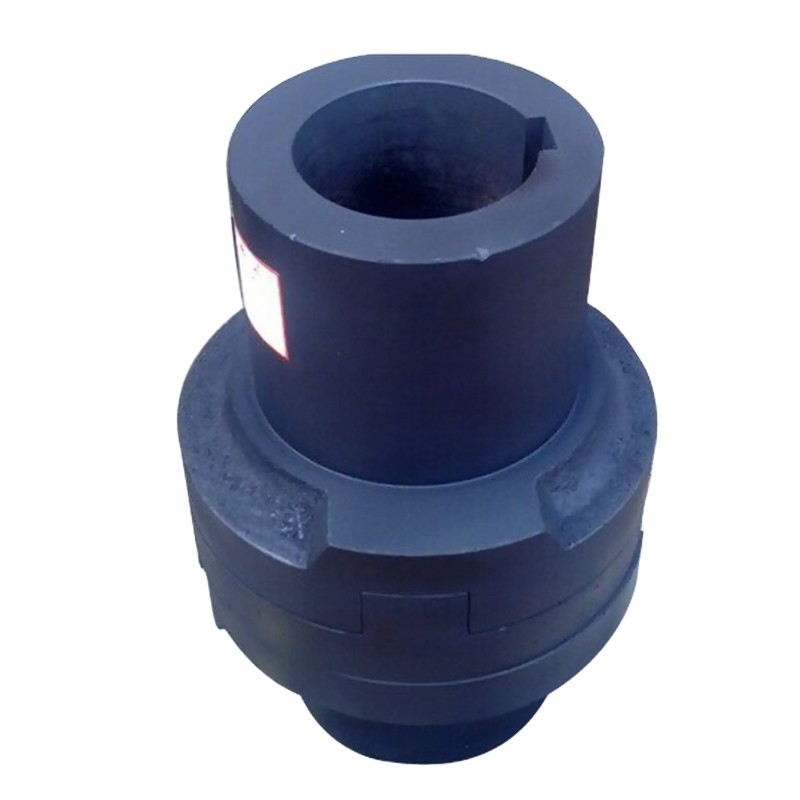

Pengenalan Kopling Oldham Fleksibel SL
Kopling Oldham Fleksibel SL milik kopling penggeser, kopling penggeser SL, permukaan kedua ujungnya dilengkapi dengan alur radial penggeser tengah masing-masing dilengkapi dengan komponen kopling duri dan setengah, bagian tengah ke kedua ujung balok geser tegak lurus satu sama lain, masing-masing dimasukkan dan alur 2,5 kopling, membentuk pasangan bergerak, jika jumlah misalignment atau defleksi aksial, penggeser gerak di alur geser, jadi untuk menambahkan alur permukaan kerja minyak pelumas dan penggeser, jika keduanya tidak konsentris, saat kecepatan tinggi, karena penggeser eksentrik akan menghasilkan gaya sentrifugal yang besar dan keausan pada poros dan membawa beban tambahan oleh karena itu hanya cocok untuk pemindahan dan kesempatan beban kecepatan rendah.
|
| spesifikasi | Torsi nominal Tn(N·M) |
Kecepatan yang diizinkan [n]r/mnt |
Diameter lubang poros: d |
D | D1 | L | H | S | Momen inersia (kg.m 2) |
bobot (kg) |
| SL70 | 120 | 250 | 15 ~ 18 | 70 | 32 | 42 | 14 | 0,5 | 0,002 | 1.5 |
| SL90 | 250 | 250 | 20 ~ 30 | 90 | 45 | 52 | 14 | 0,008 | 2.6 | |
| SL100 | 500 | 250 | 36 ~ 40 | 100 | 60 | 70 | 19 | 0,026 | 5.5 | |
| SL130 | 800 | 250 | 45 ~ 50 | 130 | 80 | 90 | 19 | 0,07 | 10 | |
| SL150 | 1250 | 250 | 55 ~ 60 | 150 | 95 | 112 | 19 | 0.14 | 15.5 | |
| SL170 | 2000 | 250 | 65 ~ 70 | 170 | 105 | 125 | 24 | 0,25 | 22.4 | |
| SL190 | 3200 | 250 | 75 ~ 80 | 190 | 110 | 140 | 29 | 0,5 | 31.5 | |
| SL210 | 5000 | 250 | 85 ~ 90 | 210 | 130 | 160 | 33 | 1.0 | 0.9 | 45 |
| SL240 | 8000 | 250 | 95 ~ 100 | 240 | 140 | 180 | 33 | 1.6 | 59.5 | |
| SL260 | 9000 | 250 | 100 ~ 110 | 260 | 160 | 190 | 33 | 2 | 76 | |
| SL280 | 10000 | 100 | 110 ~ 120 | 280 | 170 | 200 | 33 | 3 | 94.3 | |
| SL300 | 13000 | 100 | 120 ~ 130 | 300 | 180 | 210 | 43 | 4.3 | 111 | |
| SL320 | 16000 | 100 | 130 ~ 140 | 320 | 190 | 220 | 43 | 5.7 | 129 | |
| SL340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 8.4 | 162 | |
| SL360 | 32500 | 100 | 160 | 360 | 240 | 280 | 48 | 19.2 | 258 | |
| SL400 | 38700 | 80 | 170 | 400 | 260 | 300 | 48 | 26.1 | 305 | |
| SL460 | 63000 | 70 | 200 | 460 | 300 | 350 | 58 | 62.9 | 560 |
Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.
Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku oldham kopling, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.
Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga murah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
