| Tempat asal | cangzhou, cina |
| Nama merek | jude |
| Sertifikasi | CE、ISO |
| Nomor model | apa |

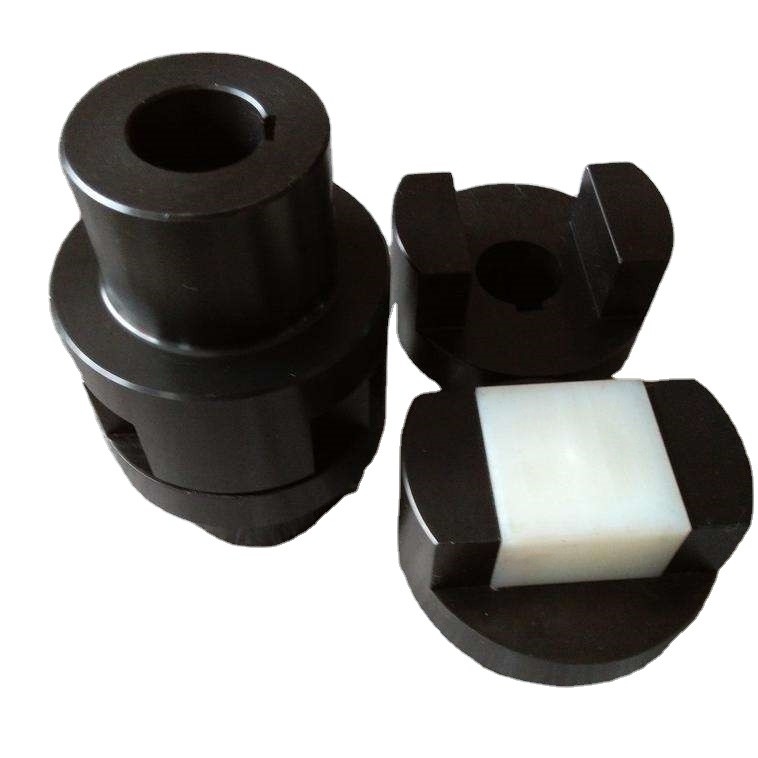

Pengenalan WH Flexible Nylon Block Oldham Coupling
Kopling Oldham Blok Nylon Fleksibel WH meluncur di slot radial yang sesuai di ujung kedua sisi kopling setengah dengan menggunakan blok geser menengah untuk mewujudkan kopling dua kopling setengah.WH Flexible Nylon Block Oldham Coupling cocok untuk kecepatan n <250 r/min, kekakuan poros besar, dan tidak ada benturan keras, seperti ball mill, dll.
Bahan Kopling Oldham Blok Nylon Fleksibel WH dapat dibuat dari baja 45, dan permukaan kerja perlu diberi perlakuan panas untuk meningkatkan kekerasan.Untuk mengurangi gesekan dan keausan, oli harus dilumasi dari lubang oli di pelat tengah saat digunakan.
Geser tengah Kopling Oldham Blok Nylon Fleksibel WH biasanya terbuat dari bahan nilon, yang dihubungkan oleh slot relatif 90 sisi dan lengan gandar dua sisi, sehingga mencapai tujuan transmisi torsi.Penggeser tengah dan selongsong Kopling Oldham Blok Nylon Fleksibel WH dianastomosis dengan tekanan kecil, yang dapat membuat kopling beroperasi pada jarak bebas nol dalam pengoperasian peralatan.Seiring bertambahnya waktu penggunaan, penggeser mungkin kehilangan fungsi no recoil karena aus.Oleh karena itu, kopling geser tipe WH harus sering memeriksa atau mengubah penggeser tengah.
| model | Torsi nominal Tn(Nm) | Kecepatan yang diijinkan [n]r/mnt | Diameter lubang poros: | Panjang lubang poros | D | D1 | B1 | B2 | aku | Momen inersia Kg.m2 | massa kg | |
| d1 d2 | kamu | J1 | ||||||||||
| L | ||||||||||||
| mm | ||||||||||||
| WH1 | 16 | 10000 | 10,11 12,14 |
25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0,0007 | 0.6 |
| 32-42 | 27-30 | |||||||||||
| WH2 | 31.5 | 8200 | 12,12,16,(17),18 | 50 | 32 | 56 | 18 | 5 | 0,0038 | 1.5 | ||
| WH3 | 63 | 7000 | 16,(17),18,20,22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0,0063 | 1.8 |
| 52-62 | 38-44 | |||||||||||
| WH4 | 160 | 5700 | 20,22,24,25,28 | 80 | 50 | 64 | 18 | 8 | 0,013 | 2.5 | ||
| WH5 | 280 | 4700 | 25,28,30,32,35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0,045 | 5.8 |
| 82-112 | 60-84 | |||||||||||
| WH6 | 500 | 3800 | 30,32,35,38,40,42,45 | 120 | 80 | 90 | 33 | 15 | 0.12 | 9.5 | ||
| WH7 | 900 | 3200 | 40,42,45,48,50,55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0,43 | 25 |
| 112-142 | 84-107 | |||||||||||
| WH8 | 1800 | 2400 | 50,55,60,63,65,70 | 190 | 120 | 150 | 48 | 25 | 1.98 | 55 | ||
| WH9 | 3550 | 1800 | 65,70,75,80,85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4.9 | 85 |
| 172-212 | 132-167 | |||||||||||
| WH10 | 5000 | 1500 | 80,85,90,95,100 | 330 | 190 | 180 | 58 | 40 | 7.5 | 120 | ||
Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.
Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku oldham kopling, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.
Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga murah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
