Kopling Rahang Fleksibel
>
|
|
| Tempat asal | cangzhou, cina |
| Nama merek | jude |
| Sertifikasi | CE、ISO |

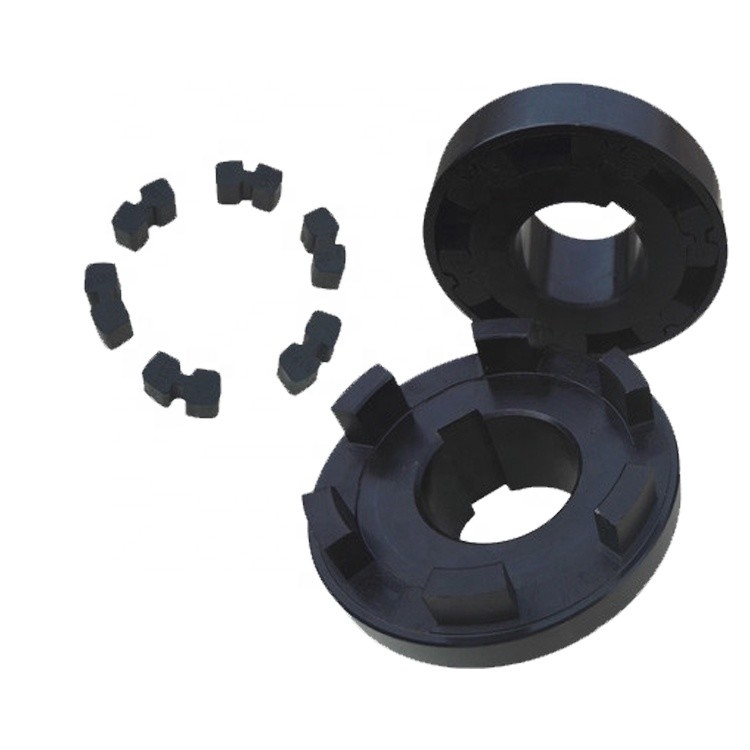

kopling elastis HTLA-HBeberapa bagian elastis berbentuk H digunakan, dan blok cembung dari kopling setengah ujung utama dan ujung yang digerakkan secara bersamaan dimasukkan di antara bagian elastis berbentuk H untuk mewujudkan kopling dari dua kopling setengah.Kopling blok elastis tipe-H memiliki struktur sederhana, ukuran kompak, pembuatan yang mudah, biaya rendah, perakitan dan pembongkaran yang mudah, dan memiliki kompensasi yang baik untuk offset relatif dari dua poros, pengurangan getaran, dan kinerja bantalan.Sangat cocok untuk menghubungkan dua poros transmisi koaksial..
Model spesifik: kopling blok elastis berbentuk H tipe HTLA, kopling blok elastis berbentuk H tipe HTLB
| model | Torsi nominal Tn/ N·m | Kecepatan yang diijinkan [n]/r·min-1 | Diameter lubang poros d1, d2, dz | Panjang lubang poros | b | b1 | D | D1 | S | Momen inersia I/ kg·m2 | Massa m/kg | ||||
| tipe Y | J1, tipe Z | tipe Y tipe J1 | Z型 | ||||||||||||
| besi | baja | L | L1 | L | |||||||||||
| HTLA1 | 18 | 5000 | 12, 14 | 32 | 27 | — | 8 | 22 | 20 | 58 | 40 | 2 | 0,0003 | 1 | |
| 16, 18, 19 | 42 | 30 | 44 | ||||||||||||
| 20, 22, 24 | 52 | 38 | 52 | ||||||||||||
| HTLA2 | 31.5 | 5000 | 16, 18, 19 | 42 | 30 | 48 | 8 | 26 | 20 | 70 | 48 | 0,0006 | 1.65 | ||
| 20, 22, 24 | 52 | 38 | 56 | ||||||||||||
| 25, 28 | 62 | 44 | 62 | ||||||||||||
| HTLA3 | 63 | 5000 | 20, 22, 24 | 52 | 38 | 60 | 10 | 32 | 21 | 82 | 60 | 0,0017 | 3.22 | ||
| 25, 28 | 62 | 44 | 66 | ||||||||||||
| 30, 32 | 82 | 60 | 82 | ||||||||||||
| HTLA4 | 100 | 5000 | 24 | 52 | 38 | 66 | 12 | 40 | 24 | 95 | 70 | 0,0041 | 5.15 | ||
| 25, 28 | 62 | 44 | 72 | ||||||||||||
| 30-32-35 | 82 | 60 | 88 | ||||||||||||
| 40 | 112 | 84 | 112 | ||||||||||||
| HTLA5 | 160 | 5000 | 28 | 62 | 44 | 72 | 14 | 42 | 27 | 110 | 80 | 0,014 | 10.85 | ||
| 30-32-35 | 82 | 60 | 88 | ||||||||||||
| 40, 42, 45 | 112 | 84 | 112 | ||||||||||||
| HTLA6 | 250 | 4500 | 5000 | 32, 35, 38 | 82 | 60 | 88 | 17 | 45 | 31 | 125 | 92 | 0,014 | 10.85 | |
| 40-42-45 | 112 | 84 | 112 | ||||||||||||
| 50 | — | ||||||||||||||
| HTLA7 | 355 | 4000 | 5000 | 38 | 82 | 60 | 88 | 20 | 48 | 34 | 140 | 100 | 0,02 | 12.97 | |
| 40-42-45 | 112 | 84 | 112 | ||||||||||||
| 50, 55, 56 | |||||||||||||||
| HTLA8 | 560 | 3500 | 4700 | 42, 45, 48 | 20 | 55 | 39 | 160 | 110 | 0,033 | 20.15 | ||||
| 50, 55, 56 | |||||||||||||||
| 60, 63, 65 | 142 | 107 | 142 | ||||||||||||
| HTLA9 | 900 | 3100 | 4200 | 50, 55, 56 | 112 | 84 | 119 | 20 | 55 | 42 | 180 | 125 | 0,061 | 26.12 | |
| 60, 63, 65, 70, 71, 75 | 142 | 107 | 147 | ||||||||||||
| HTLA10 | 1400 | 2800 | 3800 | 60, 63, 65 | 22 | 62 | 47 | 200 | 140 | 0.13 | 38.9 | ||||
| 70, 71, 75 | |||||||||||||||
| 80, 85 | 172 | 132 | 172 | ||||||||||||
| HTLA11 | 2000 | 2500 | 3300 | 65-70-71 | 142 | 107 | 147 | 22 | 62 | 52 | 225 | 150 | 0.19 | 43.13 | |
| 80, 85, 90 | 172 | 132 | 172 | ||||||||||||
| HTLA12 | 2800 | 2200 | 3000 | 71, 75 | 142 | 107 | 152 | 22 | 67 | 60 | 250 | 165 | 3 | 0.33 | 57.55 |
| 80-85-90 | 172 | 132 | 177 | ||||||||||||
| 100 | 212 | 167 | 212 | ||||||||||||
| HTLA13 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 177 | 24 | 69 | 65 | 280 | 180 | 0,52 | 80.33 | |
| 100, 110 | 212 | 167 | 212 | ||||||||||||
Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.
Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku oldham kopling, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.
Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga murah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
Q1: Apakah Anda perusahaan dagang atau produsen?
A: Kami adalah pabrik.
Q2: Apakah Anda menyediakan sampel?itu gratis atau tambahan?
A:: Ya, kami dapat menawarkan sampel tetapi tidak gratis. Sebenarnya kami memiliki prinsip harga yang sangat bagus, ketika Anda membuat pesanan massal maka biaya sampel akan dikembalikan kepada Anda.
Q3: Berapa lama waktu pengiriman Anda?
A: Umumnya 10-15 hari jika barang tersedia.atau 7-25 hari jika barang tidak tersedia, itu sesuai dengan kuantitas.
Q4: Berapa lama garansi Anda?
A: Garansi Kami adalah 12 bulan.
Q5: Apakah Anda memiliki prosedur pemeriksaan untuk kopling?
A: 100% inspeksi diri sebelum pengepakan
Q6.Apa pembayaran Anda?
J: 1) 100% T/T.2) 30% di muka, yang lain sebelum pengiriman.3) L/C Q7: Dapatkah saya mengunjungi pabrik Anda sebelum memesan?A: Tentu, selamat datang untuk mengunjungi pabrik kami.
