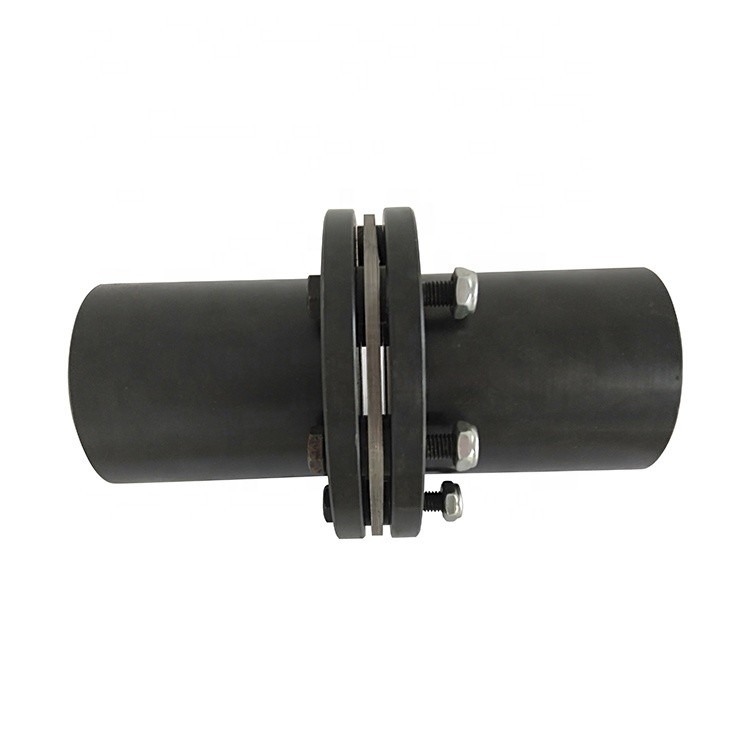

Kopling Diafragma Fleksibel
>
|
|
| Tempat asal | cangzhou, cina |
| Nama merek | jude |
| Sertifikasi | CE、ISO |
| Nomor model | JMII |
Keterangan
Kopling diafragma fleksibel mencapai transmisi fleksibel dengan deformasi elastis baja paduan kekuatan tinggi dengan pelat tipis.Ini berarti bahwa kopling diafragma elastis ini mentransmisikan torsi dari diameter luar pelat ke diameter dalam, dan kemudian dari dalam ke diameter luar.Deformasi pelat dari diameter dalam ke diameter luar menyelesaikan misalignment.
Aplikasi
Kopling diafragma fleksibel dapat digunakan secara luas dalam metalurgi, rolling baja, tambang, industri kimia, pembuatan kapal, pompa, kipas blower dan industri lainnya.
Fitur
Paket disk terpadu
Kehidupan tanpa batas ketika diselaraskan dengan benar
Kaku secara torsional tanpa bulu mata belakang
Tidak perlu pelumasan atau perawatan
Tidak ada suku cadang yang aus dan ketahanan yang tinggi terhadap kondisi lingkungan yang keras
Ukuran yang lebih besar tersedia berdasarkan permintaan
|
Kekuatan transmisi |
0,1 – 70 MW |
|
Kecepatan |
hingga 80.000 rpm |
|
Torsi |
hingga 1 500.000 Nm |
|
Model desain |
diafragma tunggal diafragma ganda |
|
Jenis koneksi |
Di dalam hub hub luar Penghubung jalur pipa |
|
Koneksi lengan diafragma |
dibaut |
| Data Kinerja Kopling Industri Jenis Diafragma / cakram JMII | ||||||||||||
| Ukuran | Torsi | Torsi Puncak | Kecepatan maksimum | Bore dia | Bore LEN | D | DI | t | Kekakuan torsional | Bobot | Rotasi al inersia | |
| Tn /Nm | Tmax /Nm | nmax r/mnt | d1, d2 | JI Y | MENYARANKAN | x10 | kg | kg.m2 | ||||
| L | L | |||||||||||
| JMI 1 | 40 | 63 | 10700 | 14-28 | 27-62 | 35 | 80 | 39 | 8±0.2 | 0.37 | 0.9 | (Saya (1( 1( 1H |
| JMI 2 | 63 | 100 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 0,45 | 1.4 | 0,0011 | |
| JMII 3 | 100 | 200 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 0,56 | 2.1 | 0,002 | |
| JMII 4 | 250 | 400 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | ll±0,3 | 0,81 | 4.2 | 0,006 |
| JMII 5 | 500 | 800 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 1.2 | 6.4 | 0,012 | |
| JMII 6 | 800 | 1250 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 14±0,3 | 1.42 | 9.6 | 0,024 |
| JMII 7 | 1000 | 2000 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 15±0,4 | 1.9 | 12.5 | 0,0365 |
| JMII 8 | 1600 | 3150 | 4300 | 50-85 | 84-172 | 200 | 120 | 2.35 | 15.5 | 0,057 | ||
| JMII 9 | 2500 | 4000 | 4200 | 55-85 | 84-172 | 205 | 20±0,4 | 2.7 | 16,5 | 0,065 | ||
| JMII 10 | 3150 | 5000 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 3.02 | 19.5 | 0,083 | |
| JMII 11 | 4000 | 6300 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 23±0,5 | 3.46 | 25 | 0,131 |
| JMII 12 | 5000 | 8000 | 3400 | 60-100 | 107-212 | 250 | 145 | 3.67 | 30 | 0,174 | ||
| JMII 13 | 6300 | 10000 | 3200 | 63-110 | 107-212 | 110 | 270 | 155 | 5.2 | 36 | 0.239 | |
| JMII 14 | 8000 | 12500 | 2850 | 65-110 | 107-212 | 115 | 300 | 162 | 27±0.6 | 7.8 | 45 | 0.38 |
| JMII 15 | 10000 | 16000 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 8.43 | 55 | 0,5 | |
| JMI 16 | 12500 | 20000 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 32±0,7 | 10.23 | 75 | 0,85 |
| JMII 17 | 16000 | 25000 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 10.97 | 85 | 1.1 | |
| JMII 18 | 20000 | 31500 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 13.07 | 115 | 1.65 | |
| JMII 19 | 25000 | 40000 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 38±0.9 | 14.26 | 150 | 2.69 |
| JMI 20 | 31500 | 50000 | 1850 | 110-180 | 167-302 | 185 | 460 | 260 | 22.13 | 170 | 3.28 | |
| JMI 21 | 35500 | 56000 | 1800 | 120-200 | 167-282 | 200 | 480 | 280 | 23.7 | 200 | 4.28 | |
| JMII 22 | 40000 | 63000 | 1700 | 130-200 | 202-352 | 210 | 500 | 295 | 24.6 | 230 | 5.18 | |
| JMI 23 | 50000 | 80000 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 44±1 | 29.71 | 275 | 7.7 |
| JMII 24 | 63000 | 100000 | 1450 | 150-240 | 202-410 | 240 | 600 | 335 | 50±1.2 | 32.64 | 380 | 9.3 |
| JMII 25 | 80000 | 125000 | 1400 | 160-250 | 242-352 | 255 | 620 | 350 | 50±1.2 | 37.69 | 410 | 15.3 |
| JMI 26 | 90000 | 140000 | 1300 | 180-260 | 242-410 | 275 | 660 | 385 | 50.43 | 510 | 20.9 | |
| JMI 27 | 112000 | 180000 | 1200 | 190-280 | 282-470 | 295 | 720 | 410 | 60±1,4 | 71,51 | 620 | 32.4 |
| JMII 28 | 140000 | 200000 | 1150 | 220-300 | 282-470 | 300 | 740 | 420 | 93,37 | 680 | 36 | |
| JMII 29 | 160000 | 224000 | 1100 | 240-320 | 330-470 | 320 | 770 | 450 | 114,53 | 780 | 43.9 | |
| JMI 30 | 180000 | 280000 | 1050 | 250-340 | 330-550 | 350 | 820 | 490 | 130,76 | 950 | 60.5 | |
Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.
Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku oldham kopling, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.
Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga murah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
