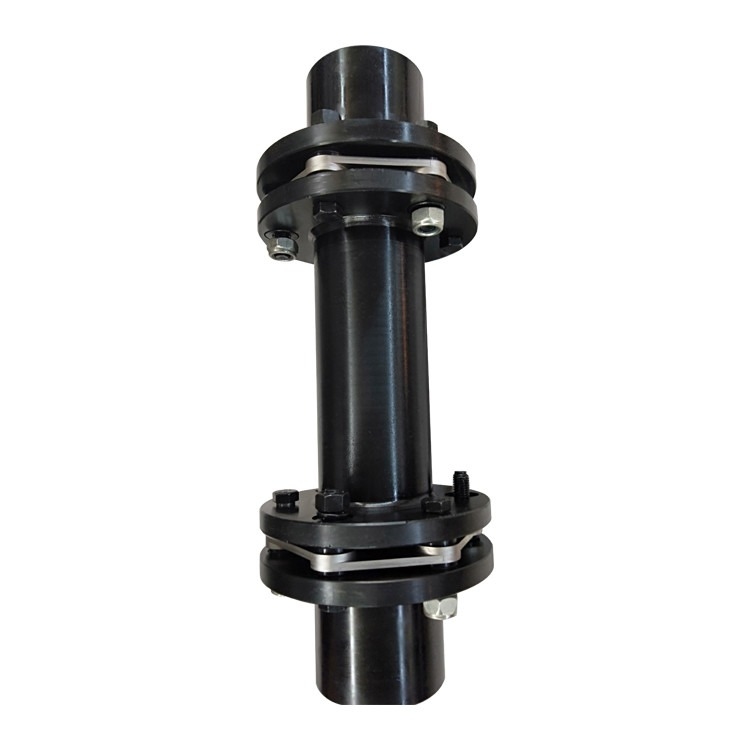

Clamp Taper Kopling Membran Fleksibel Torsi Twin Disc Rebus hitam

Kopling diafragma fleksibel adalah perangkat transmisi yang menggunakan elemen fleksibel logam untuk mentransmisikan torsi tanpa pelumasan.Ini banyak digunakan di kapal, penerbangan, petrokimia, manufaktur mesin, dll.

Jenis ketidaksejajaran yang dapat dikompensasi oleh kopling diafragma meliputi tiga tipe dasar berikut: sudut (titik di mana kedua sumbu bertemu pada sudut antara dua ujung poros), lateral (kedua sumbu diimbangi dari garis paralel) dan aksial (kedua sumbu diimbangi dari garis paralel).Jarak aksial terlalu besar), offset aktual yang terjadi ketika sistem poros berputar berjalan sering kali merupakan kombinasi dari dua ketidaksejajaran di atas atau tiga bentuk ketidaksejajaran pada saat yang bersamaan.Oleh karena itu, beban kerja aktual dan deformasi kopling diafragma dibandingkan.kompleks.Sebagai elemen elastis kunci dari kopling diafragma elastis, diafragma menanggung beban utama selama operasi.Ketika kopling berputar, offset sudutnya akan menghasilkan tegangan bolak-balik, yang bergantian satu kali per rotasi.Tegangan dinamis diafragma akan menyebabkan kerusakan kelelahan diafragma dan baut, sehingga perhitungan yang akurat dari tegangan komposit dinamis dan statis adalah kunci untuk memprediksi umur diafragma dan menentukan operasi kopling diafragma.

Perbedaan antara kopling diafragma tunggal dan kopling diafragma ganda adalah kemampuan untuk menangani berbagai penyimpangan.Mengingat lentur kompleks kopling diafragma, kopling diafragma tunggal tidak cocok untuk eksentrisitas.Kopling diafragma ganda dapat menekuk ke arah yang berbeda pada saat yang sama untuk mengimbangi efek eksentrik.

Karakteristik kopling diafragma mirip dengan bellow, pada kenyataannya, kopling mentransmisikan torsi dengan cara yang sama.Diafragma itu sendiri tipis, sehingga mudah ditekuk ketika beban perpindahan relatif terjadi, sehingga dapat menahan hingga 1,5 derajat deviasi, sambil menghasilkan beban bantalan rendah dalam sistem servo, kopling diafragma memiliki torsi yang baik, juga sangat halus .Jika tidak distandarisasi saat digunakan atau dipasang, mudah kelebihan beban dan rusak.

Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.

Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku kopling oldham, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.

Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga rendah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
