| Tempat asal | cangzhou, cina |
| Nama merek | jude |
| Sertifikasi | CE、ISO |
| Nomor model | Cakram Ganda |

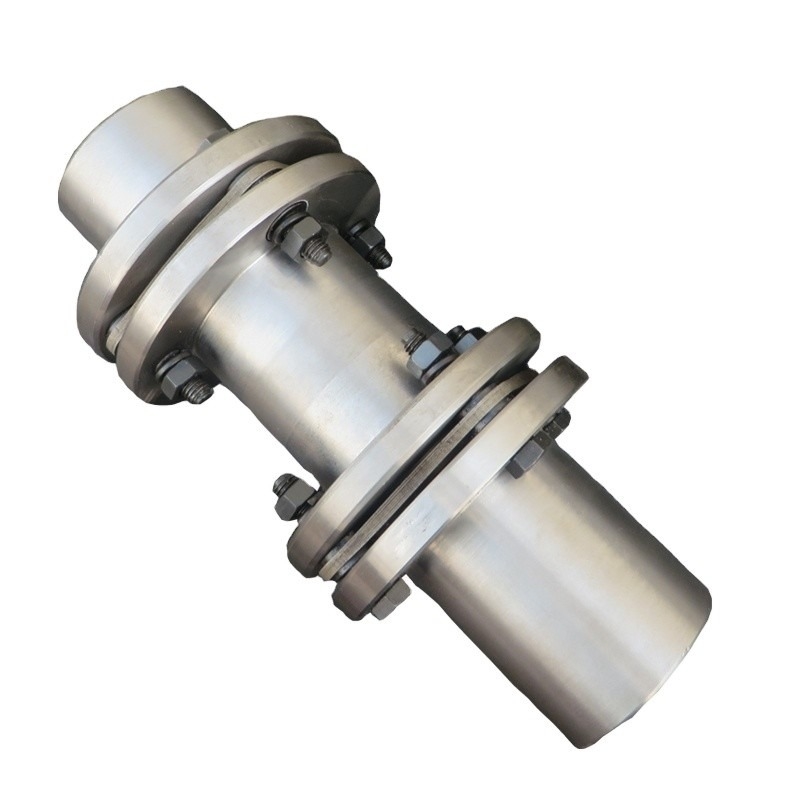

Pengenalan Kopling Diafragma Elastis Kunci Ganda JMIJ
Kopling Diafragma Elastis Kunci Ganda JMIJ mengkompensasi kemampuan ketidaksejajaran dua sumbu.Dibandingkan dengan kopling gigi, perpindahan sudut bisa dua kali lipat.Perpindahan radial memiliki gaya reaksi kecil dan fleksibilitas besar, memungkinkan perpindahan aksial, radial dan sudut tertentu.Kopling Diafragma Elastis Kunci Ganda JMIJ berbeda dari kopling diafragma umum.Mereka tidak hanya menghubungkan poros perantara, memperpanjang jarak transmisi, tetapi juga memiliki dua diafragma untuk meningkatkan jumlah kompensasi fleksibilitas, sehingga mereka juga disebut kopling diafragma ganda.
JMIJ Double Key Elastic Diaphragm Coupling dapat secara akurat mentransfer kecepatan, operasi tanpa perbedaan rotasi, dan dapat digunakan untuk transmisi mekanis presisi.Efisiensi transmisi hingga 99,86% dalam transmisi, terutama untuk transmisi daya tinggi kecepatan menengah dan tinggi.Ini sederhana dalam struktur, ringan, volume kecil dan nyaman dalam perakitan dan pembongkaran.Tidak perlu memindahkan mesin untuk memasang, tanpa pelumasan.Itu bisa bergerak dengan aman di bawah kondisi goncangan dan getaran.Ini memiliki penyerapan shock yang jelas, tidak ada suara, tidak ada keausan.
| Jenis | Torsi nominal Tn |
Torsi puncak Tmax |
Maks Kecepatan np |
Diameter lubang d |
Panjang lubang | D | t | Kekakuan torsi C |
Massa | Inersia putar | |||
| tipe Y | J, J1,Z,Z1Tipe | L (merekomendasikan) | |||||||||||
| L | L | L1 | |||||||||||
| N·m | N·m | r·min-1 | mm | N·m/rad | kg | kg·m2 | |||||||
| JMI1 | 25 | 80 | 6000 | 14 | 32 | - | J127 Z120 |
35 | 90 | 8.8 | 1×104 | 1 | 0,0007 |
| 16,18,19 | 42 | 30 | |||||||||||
| 20,22 | 52 | 38 | |||||||||||
| JMI2 | 63 | 180 | 5000 | 18,19 | 42 | 30 | 45 | 100 | 9.5 | 1,4 × 104 | 2.3 | 0,001 | |
| 20,22,24 | 52 | 38 | |||||||||||
| 25 | 62 | 44 | |||||||||||
| JMI3 | 100 | 315 | 5000 | 20,22,24 | 52 | - | 38 | 50 | 120 | 11 | 1.87×104 | 2.3 | 0,0024 |
| 25,28 | 62 | 44 | |||||||||||
| 30 | 82 | 60 | |||||||||||
| JMI4 | 160 | 500 | 4500 | 24 | 52 | 38 | 55 | 130 | 12.5 | 3.12×104 | 3.3 | 0,0024 | |
| 25,28 | 62 | 44 | |||||||||||
| 30,32,35 | 82 | 60 | |||||||||||
| JMI5 | 250 | 710 | 4000 | 28 | 62 | 44 | 60 | 150 | 14 | 4.32×104 | 5.3 | 0,0083 | |
| 30,32,35,38 | 82 | 60 | |||||||||||
| 40 | 112 | 84 | |||||||||||
| JMI6 | 400 | 1120 | 3600 | 32,35,38 | 82 | 82 | 60 | 65 | 170 | 15.5 | 6.88×104 | 8.7 | 0,0159 |
| 40,42,45,48, 50 |
112 | 112 | 84 | ||||||||||
| JMI7 | 630 | 1800 | 3000 | 40,42,45,48, 50,55,56 |
112 | 112 | 84 | 70 | 210 | 19 | 10.35×104 | 14.3 | 0,0432 |
| 60 | 142 | - | 107 | ||||||||||
| JMI8 | 1000 | 2500 | 2800 | 45,48,50,55, 56 |
112 | 112 | 84 | 80 | 240 | 22.5 | 16.11×104 | 22 | 0,0879 |
| 60,63,65,70 | 142 | 107 | |||||||||||
| JMI9 | 1600 | 4000 | 2500 | 55,56 | 112 | 84 | 85 | 260 | 24 | 26.17×104 | 29 | 0.1415 | |
| 60,63,70,71, 75 |
142 | 107 | |||||||||||
| 80 | 172 | 132 | |||||||||||
| JMI10 | 2500 | 6300 | 2000 | 63,65,70,71,75 | 142 | 142 | 107 | 90 | 280 | 17 | 7.88×104 | 52 | 0.2974 |
| 80,85,90,95 | 172 | - | 132 | ||||||||||
| JMI11 | 4000 | 9000 | 1800 | 75 | 142 | 142 | 107 | 95 | 300 | 19.5 | 10.49×104 | 69 | 0,4782 |
| 80,85,90,95 | 172 | 172 | 132 | ||||||||||
| 100.110 | 212 | - | 167 | ||||||||||
| JMI12 | 6300 | 12500 | 1600 | 90,95 | 172 | 132 | 120 | 340 | 23 | 14.07×104 | 94 | 0,8067 | |
| 100,110,120,125 | 212 | 167 | |||||||||||
| JMI13 | 10000 | 18000 | 1400 | 100,110,120,125 | 212 | 167 | 135 | 380 | 28 | 19.2×104 | 128 | 1.7053 | |
| 130.140 | 252 | 202 | |||||||||||
| JMI14 | 16000 | 28000 | 1200 | 120.125 | 212 | - | 167 | 150 | 420 | 31 | 30.0 × 104 | 184 | 2.6832 |
| 130.140.150 | 252 | 202 | |||||||||||
| 160 | 302 | 242 | |||||||||||
| JMI15 | 25000 | 40000 | 1120 | 140.150 | 252 | 202 | 180 | 480 | 37.5 | 47.46×104 | 262 | 4.8015 | |
| 160.170.180 | 302 | 242 | |||||||||||
| JMI16 | 40000 | 56000 | 1000 | 160.170.180 | 302 | 242 | 200 | 560 | 41 | 48.09×104 | 384 | 9.4118 | |
| 190.200 | 352 | 282 | |||||||||||
| JMI17 | 63000 | 80000 | 900 | 190.200.220 | 352 | 282 | 220 | 630 | 47 | 10.13×104 | 561 | 18.3753 | |
| 240 | 410 | 330 | |||||||||||
| JMI18 | 100000 | 125000 | 800 | 220 | 352 | 282 | 250 | 710 | 54.5 | 16.14×104 | 723 | 28.2033 | |
| 240.250.260 | 410 | 330 | |||||||||||
| JMI19 | 160000 | 200000 | 710 | 250,260 | 410 | 330 | 280 | 800 | 48 | 79,8 × 104 | 1267 | 66.5813 | |
|
Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.
Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku oldham kopling, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.
Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga murah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
Q1: Apakah Anda perusahaan dagang atau produsen?
A: Kami adalah pabrik.
Q2: Apakah Anda menyediakan sampel?itu gratis atau tambahan?
A:: Ya, kami dapat menawarkan sampel tetapi tidak gratis. Sebenarnya kami memiliki prinsip harga yang sangat bagus, ketika Anda membuat pesanan massal maka biaya sampel akan dikembalikan kepada Anda.
Q3: Berapa lama waktu pengiriman Anda?
A: Umumnya 10-15 hari jika barang tersedia.atau 7-25 hari jika barang tidak tersedia, itu sesuai dengan kuantitas.
Q4: Berapa lama garansi Anda?
A: Garansi Kami adalah 12 bulan.
Q5: Apakah Anda memiliki prosedur pemeriksaan untuk kopling?
A: 100% inspeksi diri sebelum pengepakan
Q6.Apa pembayaran Anda?
J: 1) 100% T/T.2) 30% di muka, yang lain sebelum pengiriman.3) L/C Q7: Dapatkah saya mengunjungi pabrik Anda sebelum memesan?A: Tentu, selamat datang untuk mengunjungi pabrik kami.
