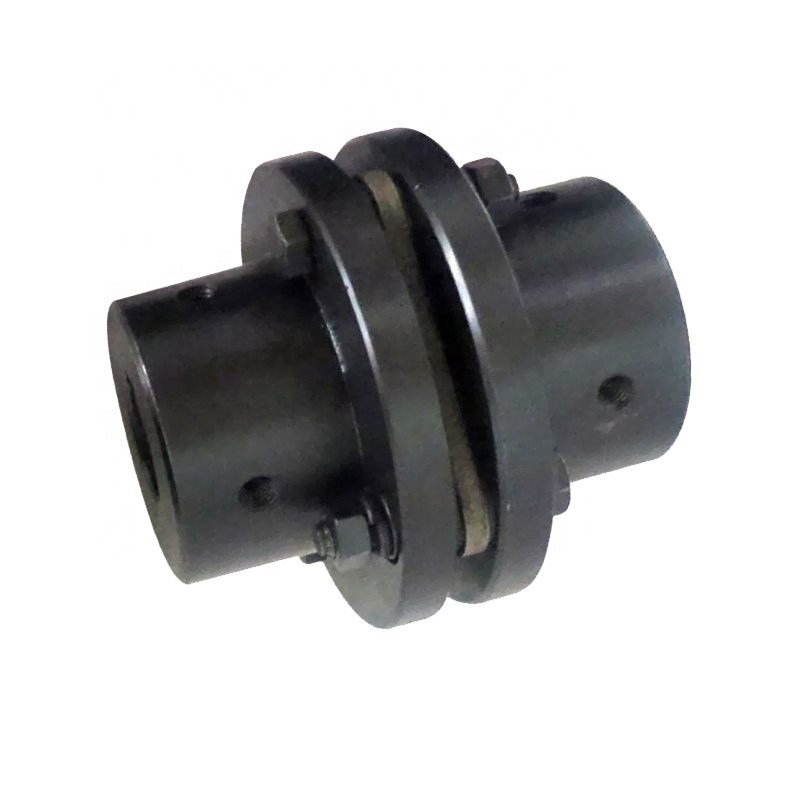

Plat Diafragma Poros Kopling Fleksibel Seri JM 45 # Baja
  • Plat Diafragma Poros Kopling Fleksibel Seri JM 45 # Baja
  • Plat Diafragma Poros Kopling Fleksibel Seri JM 45 # Baja
  • Plat Diafragma Poros Kopling Fleksibel Seri JM 45 # Baja
Plat Diafragma Poros Kopling Fleksibel Seri JM 45 # Baja

Plat Diafragma Poros Kopling Fleksibel Seri JM 45 # Baja

Tempat asal cangzhou, cina
Nama merek jude
Sertifikasi CE、ISO
Nomor model JMII
Rincian Produk
Industri yang Berlaku:
Hotel, Toko Garmen, Toko Bahan Bangunan, Pabrik Manufaktur, Bengkel Mesin, Pabrik Makanan & Minuman,
Struktur:
Cakram
Fleksibel atau Kaku:
Fleksibel
Standar atau tidak standar:
Standar
Bahan:
Baja
Nama Produk:
kopling poros pelat diafragma fleksibel berkualitas tinggi
Pengobatan permukaan:
Karburasi, penghitaman, pelapisan listrik, pendinginan.
perawatan panas:
Perlakuan panas pendinginan frekuensi tinggi
Bahan Tubuh:
45 # Baja
Torsi normal:
25-160000
Rpm:
80-12500
Warna:
disesuaikan
Fitur:
Umur operasi yang panjang
Kecepatan:
hingga 80.000 rpm
Kekuatan transmisi:
0,1-70 mw
Menyoroti:

Kopling Fleksibel Poros Plat

,

Kopling Fleksibel Poros Diafragma

Deskripsi Produk

kopling poros pelat diafragma fleksibel berkualitas tinggi

Deskripsi Produk
Kopling fleksibel diafragma seri JM banyak digunakan dalam industri mesin dan peralatan, metalurgi, pertambangan, minyak bumi, kimia, tenaga listrik, pembuatan kapal, transportasi angkat, tekstil, industri ringan, mesin pertanian, mesin cetak dan pompa air, kipas angin, dll. transmisi mesin listrik.

Karakteristik utama Kopling Diafragma Seri JM:

1. Kompensasi dua sumbu misalignment kemampuan, dan kopling jenis gigi bisa lebih dari perpindahan sudut ganda, perpindahan radial kecil, fleksibel, memungkinkan perpindahan aksial, radial dan sudut tertentu.
2. Efek redaman yang jelas, tidak ada suara, tidak ada keausan.
3. Efisiensi transmisi tinggi, hingga 99,86%.Sangat cocok untuk transmisi daya tinggi kecepatan sedang dan tinggi.
4. Beradaptasi dengan suhu tinggi (-80+300) dan lingkungan yang keras, dan dapat mengalami guncangan, getaran, keamanan, dan kondisi dinamis.
5. Struktur sederhana, ringan, ukuran kecil, perakitan dan pembongkaran yang nyaman.Tanpa memindahkan mesin dapat dibongkar (dengan tipe intermediate), tidak perlu pelumasan.
6. Secara akurat menyampaikan kecepatan rotasi, operasi tidak menjadi buruk, dapat digunakan untuk transmisi mesin presisi.



Kekuatan transmisi

0,1 – 70 MW

Kecepatan

hingga 80.000 rpm

Torsi

hingga 1 500.000 Nm

Model desain

diafragma tunggal

diafragma ganda

Jenis koneksi

Di dalam hub

hub luar

Penghubung jalur pipa

Koneksi lengan diafragma

dibaut

       Plat Diafragma Poros Kopling Fleksibel Seri JM 45 # Baja 0Plat Diafragma Poros Kopling Fleksibel Seri JM 45 # Baja 1

      Plat Diafragma Poros Kopling Fleksibel Seri JM 45 # Baja 2



Data Kinerja Kopling Industri Jenis Diafragma / cakram JMII
Ukuran Torsi Torsi Puncak Kecepatan maksimum Bore dia Bore LEN D DI t Kekakuan torsional Bobot Rotasi al inersia
Tn /Nm Tmax /Nm nmax r/mnt d1, d2 JI Y MENYARANKAN x10 kg kg.m2
L L
JMI 1 40 63 10700 14-28 27-62 35 80 39 8±0.2 0.37 0.9 (Saya (1( 1( 1H
JMI 2 63 100 9300 20-38 38-82 40 92 53   0,45 1.4 0,0011
JMII 3 100 200 8400 25-45 44-112 45 102 63   0,56 2.1 0,002
JMII 4 250 400 6700 30-55 60-112 55 128 77 ll±0,3 0,81 4.2 0,006
JMII 5 500 800 5900 35-65 60-142 65 145 91   1.2 6.4 0,012
JMII 6 800 1250 5100 40-75 84-142 75 168 105 14±0,3 1.42 9.6 0,024
JMII 7 1000 2000 4750 45-80 84-172 80 180 112 15±0,4 1.9 12.5 0,0365
JMII 8 1600 3150 4300 50-85 84-172   200 120   2.35 15.5 0,057
JMII 9 2500 4000 4200 55-85 84-172   205   20±0,4 2.7 16,5 0,065
JMII 10 3150 5000 4000 55-90 84-172 90 215 128   3.02 19.5 0,083
JMII 11 4000 6300 3650 60-95 107-172 100 235 132 23±0,5 3.46 25 0,131
JMII 12 5000 8000 3400 60-100 107-212   250 145   3.67 30 0,174
JMII 13 6300 10000 3200 63-110 107-212 110 270 155   5.2 36 0.239
JMII 14 8000 12500 2850 65-110 107-212 115 300 162 27±0.6 7.8 45 0.38
JMII 15 10000 16000 2700 70-125 107-212 125 320 176   8.43 55 0,5
JMI 16 12500 20000 2450 75-130 107-252 140 350 186 32±0,7 10.23 75 0,85
JMII 17 16000 25000 2300 80-140 132-252 145 370 203   10.97 85 1.1
JMII 18 20000 31500 2150 90-160 132-302 165 400 230   13.07 115 1.65
JMII 19 25000 40000 1950 100-170 167-302 175 440 245 38±0.9 14.26 150 2.69
JMI 20 31500 50000 1850 110-180 167-302 185 460 260   22.13 170 3.28
JMI 21 35500 56000 1800 120-200 167-282 200 480 280   23.7 200 4.28
JMII 22 40000 63000 1700 130-200 202-352 210 500 295   24.6 230 5.18
JMI 23 50000 80000 1600 140-220 202-352 220 540 310 44±1 29.71 275 7.7
JMII 24 63000 100000 1450 150-240 202-410 240 600 335 50±1.2 32.64 380 9.3
JMII 25 80000 125000 1400 160-250 242-352 255 620 350 50±1.2 37.69 410 15.3
JMI 26 90000 140000 1300 180-260 242-410 275 660 385   50.43 510 20.9
JMI 27 112000 180000 1200 190-280 282-470 295 720 410 60±1,4 71,51 620 32.4
JMII 28 140000 200000 1150 220-300 282-470 300 740 420   93,37 680 36
JMII 29 160000 224000 1100 240-320 330-470 320 770 450   114,53 780 43.9
JMI 30 180000 280000 1050 250-340 330-550 350 820 490   130,76 950 60.5







Tentang kami

Plat Diafragma Poros Kopling Fleksibel Seri JM 45 # Baja 3

Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.

Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku oldham kopling, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.

Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga murah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
