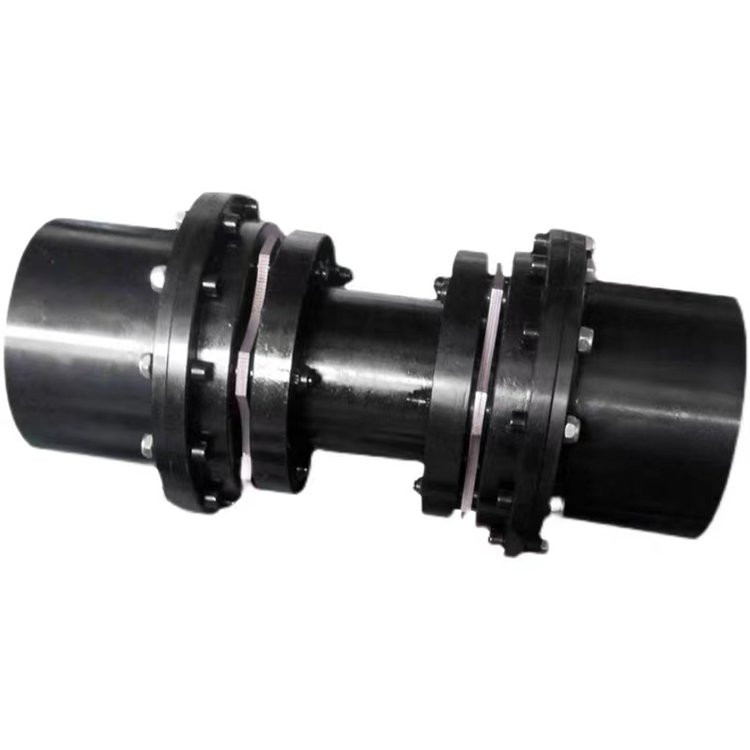

Sensitivitas Tinggi Poros Kopling Diafragma Fleksibel Ganda 45 # Baja Disesuaikan
  • Sensitivitas Tinggi Poros Kopling Diafragma Fleksibel Ganda 45 # Baja Disesuaikan
  • Sensitivitas Tinggi Poros Kopling Diafragma Fleksibel Ganda 45 # Baja Disesuaikan
  • Sensitivitas Tinggi Poros Kopling Diafragma Fleksibel Ganda 45 # Baja Disesuaikan
  • Sensitivitas Tinggi Poros Kopling Diafragma Fleksibel Ganda 45 # Baja Disesuaikan
  • Sensitivitas Tinggi Poros Kopling Diafragma Fleksibel Ganda 45 # Baja Disesuaikan

Sensitivitas Tinggi Poros Kopling Diafragma Fleksibel Ganda 45 # Baja Disesuaikan

Tempat asal cangzhou, cina
Nama merek jude
Sertifikasi CE、ISO
Rincian Produk
Industri yang Berlaku:
Hotel, Toko Garmen, Toko Bahan Bangunan, Pabrik Manufaktur, Bengkel Mesin, Pabrik Makanan & Minuman,
Struktur:
Cakram
Fleksibel atau Kaku:
Fleksibel
Standar atau tidak standar:
Standar
Bahan:
Baja
Nama Produk:
Poros Ganda Diafragma Bore Coupling Kopling Fleksibel
Warna:
Rebus hitam atau custom
Bahan Tubuh:
45 # Baja
Ukuran:
Ukuran khusus non-standar
moq:
1 Set
Aplikasi:
Kipas blower, Pompa, Lubropump, mesin Tekstil dll.
Fitur:
Jelas meredam guncangan dan tidak ada suara, tidak dipakai
Kemasan:
Kantong plastik + Kotak Warna Standar + Karton
kebiasaan:
Ya
Sedang mengemas:
Kotak kayu
Pelabuhan:
Tianjin
Menyoroti:

Kopling Diafragma Fleksibel Sensitivitas Tinggi

,

Kopling Diafragma Fleksibel Disesuaikan

Deskripsi Produk

Kopling Fleksibel dan Poros Sensitivitas Tinggi Kopling Bore Diafragma Ganda Kopling Fleksibel



Deskripsi Produk

Kopling cakram: menurut definisi, mentransmisikan torsi dari penggerak ke baut yang didorong secara tangensial pada lingkaran baut umum.Torsi ditransmisikan di antara baut melalui kumpulan cakram logam tahan karat tipis yang dirakit dalam satu kemasan.Misalignment dicapai dengan deformasi substansi antara baut.

Kopling cakram adalah kopling manajemen gerak kinerja substansial (Servo) yang dirancang untuk menjadi aspek transmisi torsi (dengan menghubungkan dua poros bersama-sama) meskipun mengakomodasi misalignment poros.Ini dirancang untuk menjadi serbaguna, meskipun tetap kuat secara torsi di bawah massa torsi yang lebih tinggi.Biasanya, kopling cakram dapat menjaga kecepatan hingga 10.000 RPM.

Ada dua gaya kopling disk yang berbeda:

Kopling Gaya Cakram Tunggal terdiri dari dua hub (ujung kopling, yang biasanya terbuat dari aluminium, tetapi juga menggunakan logam tahan karat) dan pegas cakram tunggal, datar, baja tahan karat

Kopling Gaya Disk Ganda juga terdiri dari dua hub, tetapi memiliki spacer tengah ekstra yang mengapit dua pegas disk.Spacer tengah dapat diproduksi dari konten yang sama seperti hub, tetapi kadang-kadang dapat diakses dalam asetal isolasi, yang cenderung membuat kopling mengisolasi secara elektrik.

Perbedaan di antara kedua desain tersebut adalah bahwa satu kopling cakram tidak dapat mengakomodasi ketidaksejajaran paralel karena pembengkokan rumit yang diperlukan pada cakram tunggal.Jenis cakram ganda memungkinkan kedua cakram menekuk ke arah yang berlawanan untuk menangani offset paralel dengan lebih baik.Disk diikatkan ke hub (dan spacer tengah pada variasi disk ganda) dengan pin yang pas yang tidak memungkinkan terjadinya enjoy atau backlash antara disk dan hub.Cakram dapat ditekuk dengan mudah dan sebagai akibatnya, kopling cakram memiliki beberapa beban bantalan paling terjangkau yang dapat diakses dalam kopling pegangan gerak.

Kaku torsional dan bahkan sekarang fleksibel, kopling cakram adalah solusi yang bagus untuk tujuan kecepatan yang substansial.Kekurangannya adalah mereka jauh lebih rapuh daripada kopling biasa dan dapat dihancurkan jika disalahgunakan.Perhatian khusus perlu dilakukan untuk memastikan bahwa ketidaksejajaran ada di dalam peringkat kopling.

Sensitivitas Tinggi Poros Kopling Diafragma Fleksibel Ganda 45 # Baja Disesuaikan 0

Pengenalan Kopling Diafragma Fleksibel Cakram Ganda Berkualitas Tinggi JMIIJ

JMIIJ High Quality Double Disc Flexible Diaphragm Coupling mengkompensasi ketidakselarasan dua sumbu, perpindahan radial yang kuat, fleksibilitas kecil dan perpindahan aksial besar, memungkinkan perpindahan aksial, radial dan sudut.Kopling Diafragma Fleksibel Cakram Ganda Berkualitas Tinggi JMIIJ berbeda dari kopling diafragma biasa.Mereka tidak hanya menghubungkan poros perantara, memperpanjang jarak transmisi, tetapi juga memiliki dua diafragma untuk meningkatkan jumlah kompensasi fleksibilitas, sehingga mereka juga disebut kopling diafragma ganda.
JMIIJ High Quality Double Disc Flexible Diaphragm Coupling dapat secara akurat mentransfer kecepatan, operasi tanpa perbedaan rotasi, dan dapat digunakan untuk transmisi mekanis presisi.Efisiensi transmisi hingga 99,86% dalam transmisi, terutama untuk transmisi daya tinggi kecepatan menengah dan tinggi.Ini sederhana dalam struktur, ringan, volume kecil dan nyaman dalam perakitan dan pembongkaran.Tidak perlu memindahkan mesin untuk memasang, tanpa pelumasan.Beradaptasi dengan suhu tinggi (-80 + 300) dan lingkungan kerja yang buruk, dan dapat dioperasikan dengan aman di bawah kondisi guncangan dan getaran.Ini memiliki penyerapan shock yang jelas, tidak ada suara, tidak ada keausan.

Model

torsi Tn Nm

RPM [n] r/mnt

Diameter lubang poros:

d,d1

Panjang lubang poros

L

D

D1

D2

t

Kekakuan torsi×106 Nm/rad

J1

kamu

JZMJ1

63

9300

20,22,24

38

52

92

53

60

44

8±0.2

25,28

44

62

30,32,35,38

60

82

JZMJ2

100

8400

25,28

44

62

102

63

72

49

8±0.2

30,32,35,38

60

82

40,42,45

84

112

JZMJ3

250

6700

30,32,35,38

60

82

128

77

87

60

11±0,3

40,42,45,48,50,55

84

112

JZMJ4

500

4900

35,38

60

82

145

91

102

70

11±0,3

40,42,45,48,50,55,56

84

112

60,63,65

107

142

JZMJ5

800

5100

40,42,45,48,50,55,56

84

112

168

105

117

83

14±0,3

60,63,65,70,71,75

107

142

JZMJ6

1000

4750

45,48,50,55

84

112

180

112

124

86

15±0,4

60,63,65,70,71,75

107

142

80

132

172

JZMJ7

1600

4300

50,55,56

84

112

200

120

134

86

15±0,4

60,63,65,70,71,75

107

142

80,85

132

172

JZMJ8

2000

4200

55,56

84

112

205

120

135

91

20±0,4

60,63,65,70,71,75

107

142

80,85

132

172

JZMJ9

2500

4000

55,56

84

112

215

128

145

101

20±0,4

60,63,65,70,71,75

107

142

80,85,90

132

172

JZMJ10

3150

3650

60,63,65,70,71,75

107

142

235

132

151

109

23±0,5

80,85,90,95

132

172

JZMJ11

4000

3400

60,63,65,70,71,75

107

142

250

145

164

109

23±0,5

80,85,90,95

132

172

100

167

212

JZMJ12

6300

3200

60,63,65,70,71,75

107

142

270

155

184

119

23±0,5

80,85,90,95

132

172

100.110

167

212

JZMJ13

12500

2850

65,70,71,75

107

142

300

162

194

128

27±0.6

80,85,90,95

132

172

100.110.120

167

212

JZMJ14

16000

2700

70,71,75

107

142

320

176

213

138

27±0.6

80,85,90,95

132

172

100,110,120,125

167

212

JZMJ15

20000

2450

75

107

142

350

186

215

153

32±0,7

80,85,90,95

132

172

100,110,120,125

167

212

130

202

252

JZMJ16

25000

2300

80,85,90,95

132

172

370

203

235

158

32±0,7

100,110,120,125

167

212

130.140.150

202

252

JZMJ17

31500

2150

80,85,90,95

132

172

400

230

266

178

32±0,7

100,110,120,125

167

212

130.140.150

202

252

160

242

302

JZMJ18

40000

1950

100,110,120,125

167

212

440

245

280

19038

38±0.9

130.140.150

202

252

160.170.180

242

305

JZMJ19

45000

1850

100,110,120,125

167

212

460

260

300

200

38±0.9

130.140.150

202

252

160.170.180

242

302

190

282

352
