Kopling Gigi Fleksibel
>
|
|
| Tempat asal | cangzhou, cina |
| Nama merek | jude |
| Sertifikasi | CE、ISO |
| Nomor model | Kopling gigi WGT |

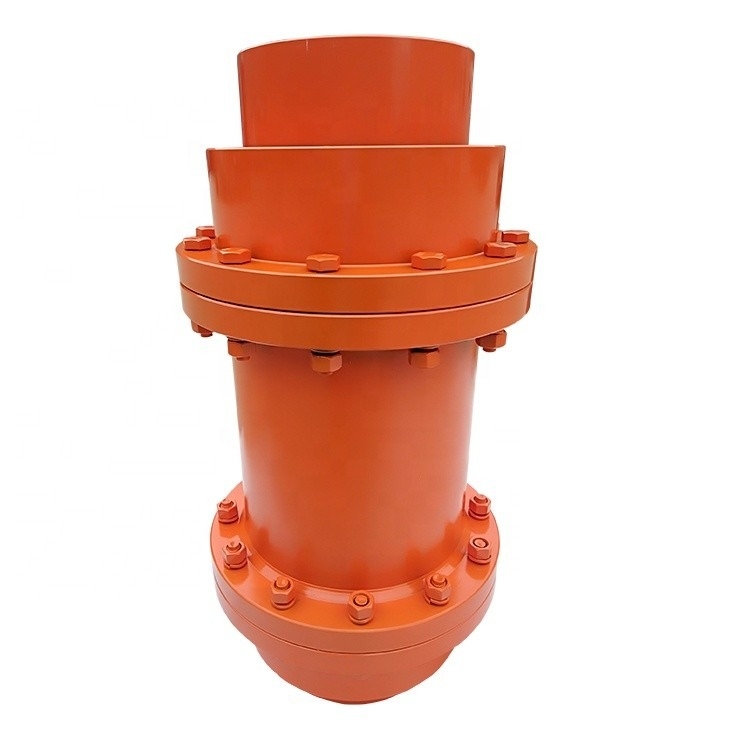

Pengenalan Kopling Poros Gigi Drum WGT Dengan Set Tengah
WGT Drum Gear Shaft Coupling Dengan Middle Set dibagi menjadi tipe I dan tipe II dua, set kopling drumgear tipe I WGT terhubung dengan gland terhubung tipe WGT, kopling drum gear tipe II tanpa tipe gland.
WGT Drum Gear Shaft Coupling With Middle Set adalah jenis kopling gigi yang ditingkatkan, kopling gigi dapat dibandingkan dengan lurus memungkinkan perpindahan sudut yang lebih besar, dapat meningkatkan kondisi kontak gigi, dan meningkatkan kemampuan untuk mentransfer torsi, memperpanjang masa pakai, dengan perpindahan sudut sepanjang keadaan kontak lebar roda gigi, terdiri dari roda gigi bagian dalam dan jumlah gigi yang sama dari bagian kopling setengah pita flensa dll.
Ketika WGT dihubungkan dengan kopling roda gigi drum lengan tengah, perpindahan sudut relatif dari dua poros akan terjadi saat bekerja.Geser relatif periodik dari gigi dalam dan luar akan menyebabkan geser relatif poros, yang pasti akan membentuk keausan gigi dan konsumsi daya.Oleh karena itu, gear coupling harus bekerja dengan baik dan tersegel.Kopling bergigi memiliki ukuran radial kecil dan kapasitas beban besar.Biasanya digunakan untuk transmisi poros di bawah kecepatan rendah dan kondisi beban berat.Akurasi tinggi dan kopling gigi penyeimbang dinamis dapat digunakan untuk transmisi kecepatan tinggi.
| Kopling Roda Gigi Drum WGT |
|||||||||||||||
| Ukuran | Torsi | Bore Dia | Panjangnya | D | D1 | D2 | D3 | D4 | B | B1 | H | F | C | C2 | |
| Tn | |||||||||||||||
| Nm | d1,d2 | L | Saya | II | |||||||||||
| WGT1 | 800 | 12.14 | 32 | 122 | 115 | 98 | 88 | 60 | 58 | 50 | 75 | 30 | 30 | -- | -- |
| 16.18.19 | 42 | 20 | 14 | -- | |||||||||||
| 20.22.24 | 52 | 10 | 4 | -- | |||||||||||
| 25.28 | 62 | 3 | 3 | 18 | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 12 | |||||||||||
| 40.42 | 112 | 3 | 3 | 12 | |||||||||||
| WGT2 | 1400 | 22.24 | 52 | 150 | 145 | 118 | 108 | 77 | 68 | 52 | 80 | 30 | 20 | 4 | -- |
| 25.28 | 62 | 10 | 3 | -- | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 16 | |||||||||||
| 40.42.45.48.50.50.55.56 | 112 | 3 | 3 | 16 | |||||||||||
| WGT3 | 2800 | 22.24 | 52 | 170 | 165 | 140 | 125 | 90 | 80 | 54 | 80 | 30 | 33 | 7 | -- |
| 25.28 | 62 | 23 | 3 | -- | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 16 | |||||||||||
| 40.42.45.48.50.50.55.56 | 112 | 3 | 3 | 16 | |||||||||||
| 60.63 | 142 | 3 | 3 | 16 | |||||||||||
| WGT4 | 5000 | 30.32.35.38 | 82 | 200 | 195 | 160 | 145 | 112 | 90 | 58 | 100 | 30 | 13 | 3 | -- |
| 40.42.45.48.50.50.55.56 | 112 | 3 | 3 | 17 | |||||||||||
| 60.63.65.70.71.75 | 142 | 3 | 3 | 17 | |||||||||||
| 80 | 172 | 3 | 3 | 17 | |||||||||||
| WGT5 | 8000 | 30.32.35.38 | 82 | 225 | 215 | 180 | 168 | 128 | 100 | 63 | 100 | 30 | 23 | 3 | -- |
| 40.42.45.48.50.50.55.56 | 112 | 3 | 3 | 19 | |||||||||||
| 60.63.65.70.71.75 | 142 | 3 | 3 | 19 | |||||||||||
| 80.85.90 | 172 | 3 | 3 | 19 | |||||||||||
| WGT6 | 11200 | 32.35.38 | 82 | 245 | 230 | 200 | 185 | 145 | 112 | 67 | 100 | 30 | 35 | 5 | -- |
| 40.42.45.48.50.50.55.56 | 112 | 5 | 5 | -- | |||||||||||
| 60.63.65.70.71.75 | 142 | 5 | 5 | 20 | |||||||||||
| 80.85.90.95 | 172 | 5 | 5 | 20 | |||||||||||
| 100 | 212 | 5 | 5 | 20 | |||||||||||
| WGT7 | 16000 | 32.35.38 | 82 | 272 | 265 | 230 | 210 | 160 | 122 | 74 | 120 | 30 | 45 | 5 | -- |
| 40.42.45.48.50.50.55.56 | 112 | 15 | 5 | -- | |||||||||||
| 60.63.65.70.71.75 | 142 | 5 | 5 | 20 | |||||||||||
| 80.85.90.95 | 172 | 5 | 5 | 20 | |||||||||||
| 100.110 | 212 | 5 | 5 | 20 | |||||||||||
| WGT8 | 22400 | 55.56 | 112 | 290 | 272 | 245 | 225 | 176 | 136 | 81 | 120 | 30 | 29 | 5 | -- |
| 60.63.65.70.71.75 | 142 | 5 | 5 | 34 | |||||||||||
| 80.85.90.96 | 172 | 5 | 5 | 20 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 38 | |||||||||||
| WGT9 | 28000 | 65.70.71.75 | 142 | 315 | 305 | 265 | 245 | 190 | 140 | 88 | 155 | 30 | 5 | 5 | 28 |
| 80.85.90.95 | 172 | 5 | 5 | 28 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130.140 | 252 | 5 | 5 | 28 | |||||||||||
| WGT10 | 45000 | 75 | 142 | 355 | 340 | 300 | 280 | 225 | 165 | 98 | 155 | 30 | 28 | 5 | -- |
| 80.85.90.95 | 172 | 5 | 5 | 38 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130.140.150 | 252 | 5 | 5 | 28 | |||||||||||
| 160 | 302 | 5 | 5 | 28 | |||||||||||
| WGT11 | 63000 | 85.90.95 | 172 | 412 | 385 | 345 | 325 | 256 | 180 | 112 | 175 | 40 | 15 | 8 | -- |
| 100.110.120.125 | 212 | 8 | 8 | 32 | |||||||||||
| 130.140.150 | 252 | 8 | 8 | 32 | |||||||||||
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| WGT12 | 90000 | 120.125 | 212 | 440 | 435 | 375 | 360 | 288 | 210 | 125 | 205 | 40 | 8 | 8 | 45 |
| 130.140.150 | 252 | 8 | 8 | 32 | |||||||||||
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| 190.200 | 352 | 8 | 8 | 32 | |||||||||||
| WGT13 | 125000 | 145.150 | 252 | 490 | 480 | 425 | 400 | 320 | 235 | 136 | 205 | 50 | 8 | 8 | 38 |
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| 190.200.220 | 352 | 8 | 8 | 32 | |||||||||||
| WGT14 | 180000 | 160.170.180 | 302 | 545 | 540 | 462 | 440 | 362 | 265 | 158 | 240 | 50 | 10 | 8 | 32 |
| 190.200.220 | 352 | 10 | 8 | 32 | |||||||||||
| 240.250.260 | 410 | 10 | 8 | 10 | |||||||||||
| WGT15 | 250000 | 160.170.180 | 302 | 580 | -- | 488 | -- | 400 | 280 | -- | 240 | 50 | 10 | -- | 43 |
| 190.200.220 | 352 | 10 | -- | 32 | |||||||||||
| 240.250.260 | 410 | 10 | -- | 10 | |||||||||||
| 270 | 470 | 10 | -- | 10 | |||||||||||
| WGT16 | 315000 | 180 | 302 | 650 | -- | 560 | -- | 440 | 300 | -- | 240 | 50 | 12 | -- | 63 |
| 190.200.220 | 352 | 12 | -- | 32 | |||||||||||
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280.300 | 470 | 12 | -- | 12 | |||||||||||
| WGT17 | 400000 | 200.220 | 352 | 690 | -- | 600 | -- | 460 | 325 | -- | 280 | 50 | 12 | -- | 48 |
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| WGT18 | 500000 | 220 | 352 | 750 | -- | 650 | -- | 510 | 350 | -- | 280 | 60 | 12 | -- | 73 |
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| 340.360 | 550 | 12 | -- | 12 | |||||||||||
| WGT19 | 630000 | 240.250.260 | 410 | 775 | -- | 690 | -- | 535 | 372 | -- | 350 | 60 | 12 | -- | 12 |
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| 340.360.380 | 550 | 12 | -- | 12 | |||||||||||
Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.
Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku oldham kopling, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.
Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga murah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
Q1: Apakah Anda perusahaan dagang atau produsen?
A: Kami adalah pabrik.
Q2: Apakah Anda menyediakan sampel?itu gratis atau tambahan?
A:: Ya, kami dapat menawarkan sampel tetapi tidak gratis. Sebenarnya kami memiliki prinsip harga yang sangat bagus, ketika Anda membuat pesanan massal maka biaya sampel akan dikembalikan kepada Anda.
Q3: Berapa lama waktu pengiriman Anda?
A: Umumnya 10-15 hari jika barang tersedia.atau 7-25 hari jika barang tidak tersedia, itu sesuai dengan kuantitas.
Q4: Berapa lama garansi Anda?
A: Garansi Kami adalah 12 bulan.
Q5: Apakah Anda memiliki prosedur pemeriksaan untuk kopling?
A: 100% inspeksi diri sebelum pengepakan
Q6.Apa pembayaran Anda?
J: 1) 100% T/T.2) 30% di muka, yang lain sebelum pengiriman.3) L/C Q7: Dapatkah saya mengunjungi pabrik Anda sebelum memesan?A: Tentu, selamat datang untuk mengunjungi pabrik kami.
