Kopling Gigi Fleksibel
>
|
| Tempat asal | cangzhou, cina |
| Nama merek | jude |
| Sertifikasi | CE、ISO |
| Nomor model | NL2 |

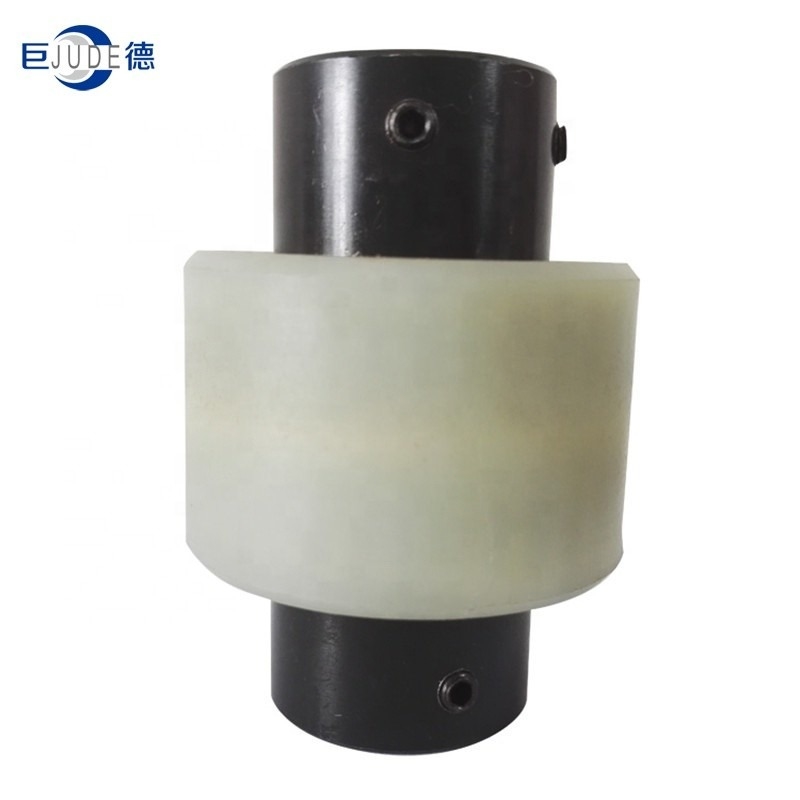

NL Nylon Sleeve Spline Gear Coupling untuk poros penggerak fleksibel dan perpindahan radial aksial dan perpindahan sudut besar, kopling drumgear milik kopling fleksibel, dengan kemampuan kompensasi penyimpangan radial, aksial dan sudut dan sumbu, dan memiliki keunggulan struktur sederhana, perawatan yang mudah , instalasi mudah, kebisingan rendah, kehilangan daya transmisi kecil, umur panjang dll.
Gigi luar dari kopling bergigi dibagi menjadi dua jenis: gigi lurus dan gigi drum.Kopling roda gigi drum dapat memungkinkan perpindahan sudut yang lebih besar (relatif terhadap kopling gigi lurus), yang dapat meningkatkan kondisi kontak gigi, meningkatkan kemampuan transmisi torsi, dan memperpanjang masa pakai.Kopling gigi drum NL memiliki ukuran radial kecil dan kapasitas beban besar.Biasanya digunakan untuk transmisi poros di bawah kecepatan rendah dan kondisi beban berat.Kopling drum tipe NL dengan akurasi tinggi dan keseimbangan dinamis dapat digunakan untuk transmisi kecepatan tinggi, seperti transmisi poros turbin gas.
| Ukuran | Torsi Tn Nm | Kecepatan n (r/mnt) | Dimensi Utama (mm) | Deviasi maksimum | Inersia Kg * m2 | Berat Kg | ||||||
| DIA | Panjangnya | D | S | L3 | Aksial (mm) | Radial (mm) | Sudutα° | |||||
| d1 d2 | L 1 L 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ±0,3 | 1° | 0,25 | 0,85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ±0,4 | 0,92 | 1.7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3.1 | 2.6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8.69 | 3.6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2° | 14.28 | 5.5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18.34 | 6.8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ±0.6 | 56,5 | 9.8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98.55 | 26,5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ±0,7 | 370.5 | 37.6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156,8 | 55 | |||
| 212 | ||||||||||||
Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.
Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku oldham kopling, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.
Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga murah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
