Kopling Gigi Fleksibel
>
|
| Tempat asal | cangzhou, cina |
| Nama merek | jude |
| Sertifikasi | CE、ISO |
| Nomor model | M24 |

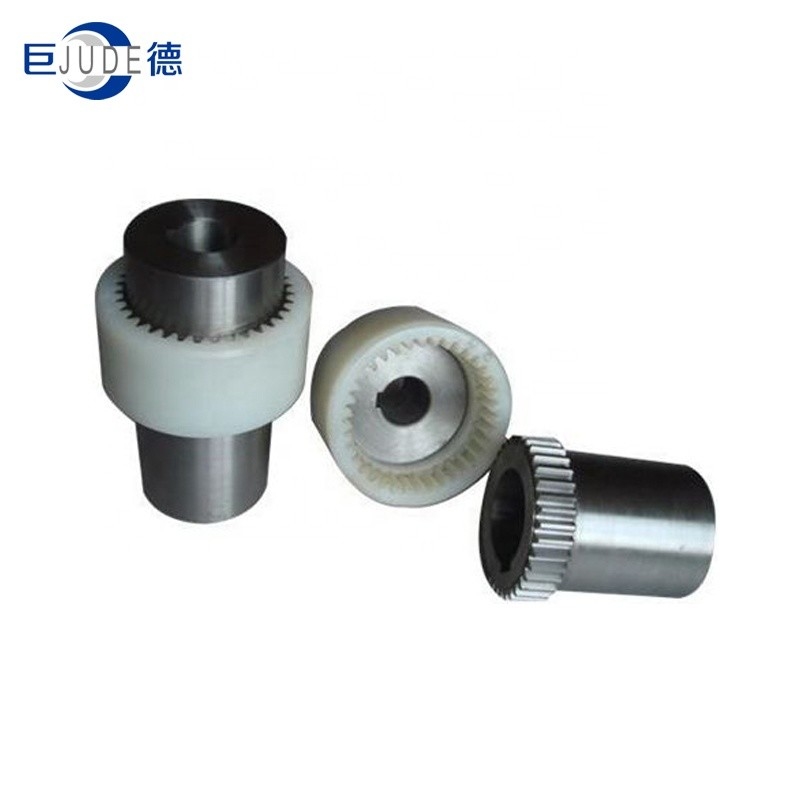

Lengan nilon kopling gigi gigi melengkung:
1. Kopling gigi melengkung dua bagian
2. Banyak digunakan di berbagai mekanikcAl & bidang hidrolik
3. Gabungan baja nilon, bebas perawatan
4. Kompensasi untuk misalignment aksial, radial dan sudut.
5. Rakitan plugging aksial yang nyaman
6. Produk jadi's toleransi lubang sesuai dengan ISO H7, toleransi lebar alur pasak
sesuai dengan DIN6885/1 JS9.
7. Untuk dimensi pemasangan, silakan lihat tabel berikut.
8. Bisa menjadi alternatif untuk kopling KTR Bowex Tipe M.
| Ukuran | Nilai Torsi Tn N • m | Kecepatan Maks r/mnt | Ukuran Utama | Bore DIA d | Panjang L | Kelembaban rotasi kg.m2 | Berat kg | ||||||
| D | D1 | B | S | ||||||||||
| saya mengetik | tipe II | saya mengetik | tipe II | ||||||||||
| TGL1 | M14 | 10 | 10000 | 40 | — | 25 | 38 | — | 4 | 6-14 | 16-27 | 0.264 | 0.2 |
| TGL2 | M19 | 16 | 9000 | 48 | — | 32 | 38 | — | 4 | 8-19 | 20-30 | 0,64 | 0.278 |
| TGL3 | M24 | 31.5 | 8500 | 56 | 58 | 36 | 42 | 52 | 4 | 10-24 | 22-38 | 1.541 | 0,533 |
| TGL4 | M28 | 45 | 8000 | 66 | 70 | 45 | 46 | 56 | 4 | 12-28 | 27-44 | 3.98 | 0,869 |
| TGL6 | M32 | 63 | 7500 | 75 | 85 | 50 | 48 | 58 | 4 | 14-32 | 27-60 | 8.8 | 1.52 |
| TGL6 | M38 | 80 | 6700 | 82 | 90 | 58 | 48 | 58 | 4 | 16-38 | 30-60 | 14.64 | 2.15 |
| TGL7 | M42 | 100 | 6000 | 92 | 100 | 65 | 50 | 60 | 4 | 20-42 | 38-84 | 27.24 | 3.14 |
| TGL8 | M48 | 140 | 5600 | 100 | 100 | 72 | 50 | 60 | 4 | 22-48 | 38-84 | 38.64 | 4.18 |
| TGL9 | M65 | 355 | 4000 | 140 | 140 | 96 | 72 | 85 | 4 | 25-70 | 44-107 | 165.5 | 8.51 |
| TGL10 | M80 | 710 | 3150 | 175 | 175 | 128 | 95 | 95 | 6 | 30-85 | 60-132 | 534.6 | 17.1 |
| TGL11 | M100 | 1250 | 3000 | 210 | 210 | 165 | 102 | 102 | 8 | 40-110 | 84-167 | 1660 | 34.56 |
| TGL12 | M125 | 2500 | 2120 | 270 | 270 | 192 | 135 | 135 | 10 | 50-125 | 84-167 | 4731 | 66.86 |
Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.
Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku oldham kopling, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.
Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga murah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
