| Tempat asal | Hebei, Cina |
| Nama merek | JUDE |
| Sertifikasi | CE & ISO |
| Nomor model | Tipe GICLZ |

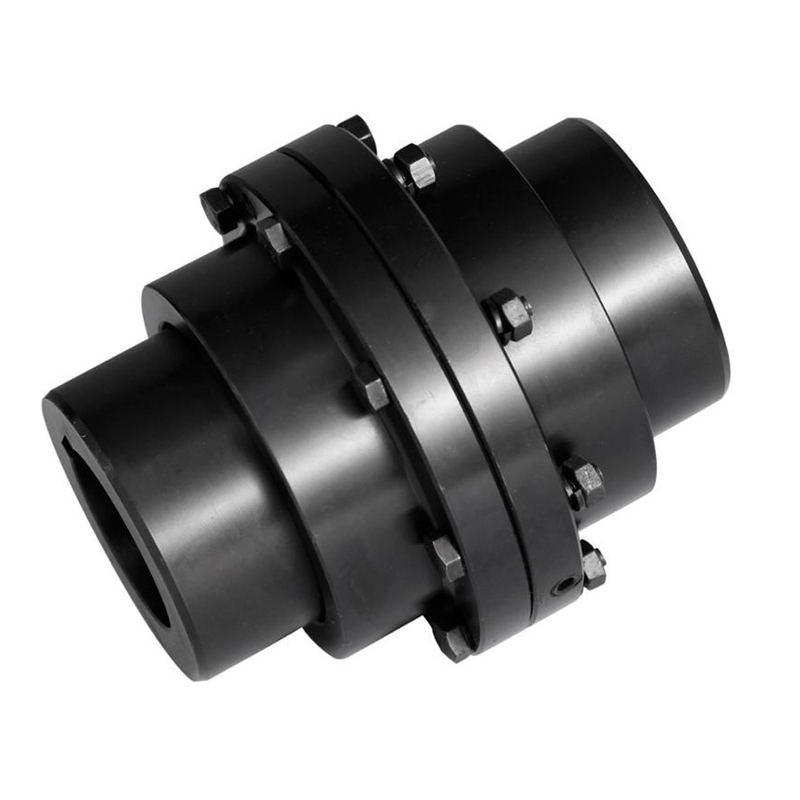

GIICL tipe drum gear coupling Fitur dan aplikasi: Ini memiliki sejumlah kecil kinerja kompensasi offset sumbu, dan tidak dapat menyangga dan mengurangi getaran.Ukuran kecil, torsi transmisi besar secara teori, perlu pelumasan dan penyegelan, tetapi kebisingan tinggi dan harga tinggi, digunakan untuk menghubungkan dua poros koaksial horizontal.Ini digunakan untuk menghubungkan kabel koaksial horizontal di bawah kecepatan rendah dan kondisi beban berat, seperti mesin metalurgi, mesin berat, dll. Tidak cocok untuk transmisi poros berkecepatan tinggi dan presisi tinggi, dan tidak cocok untuk kondisi kerja mulai sering dan rotasi maju dan mundur yang dapat diubah.
Tipe GICL - tipe dasar (tipe lebar);
Tipe GIICL - tipe dasar (tipe sempit);
Tipe GICLZ - tipe poros menengah (tipe lebar);
Tipe GIICLZ - tipe poros menengah (tipe sempit);
GICL, tipe GIICL, digunakan untuk sambungan langsung dua ujung poros;
GICLZ, tipe GILZ, digunakan untuk sambungan jarak jauh dari dua poros;
Tipe GCLD -- tipe ekstensi poros motor, digunakan untuk sambungan ekstensi poros motor;
| Ukuran | Torsi Tn KN.m | Kecepatan (n) r/mnt | Lubang d1,d2 | Panjang L | D | D1 | D2 | D3 | B | SEBUAH | C | Berat kg |
| GICLZ1 | 0.63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2.5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2.5 | 10 |
| GICLZ3 | 2.24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3.55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31.5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Aplikasi dari GICLZ KOPLING GIGI DRUM
1.GICLZ DRUM GEAR COUPLING berlaku untuk kasus di mana ujung kedua poros berjauhan satu sama lain
2.Mesin cetak / Mesin pengepakan / Mesin pengerjaan kayu dll peralatan mekanik skala besar
|
Bahan |
45#/40Cr/42CrMo |
|
Warna |
Setiap warna yang tersedia |
|
Kemasan |
Kasus kayu lapis |
Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.
Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku kopling oldham, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.
Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga rendah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
