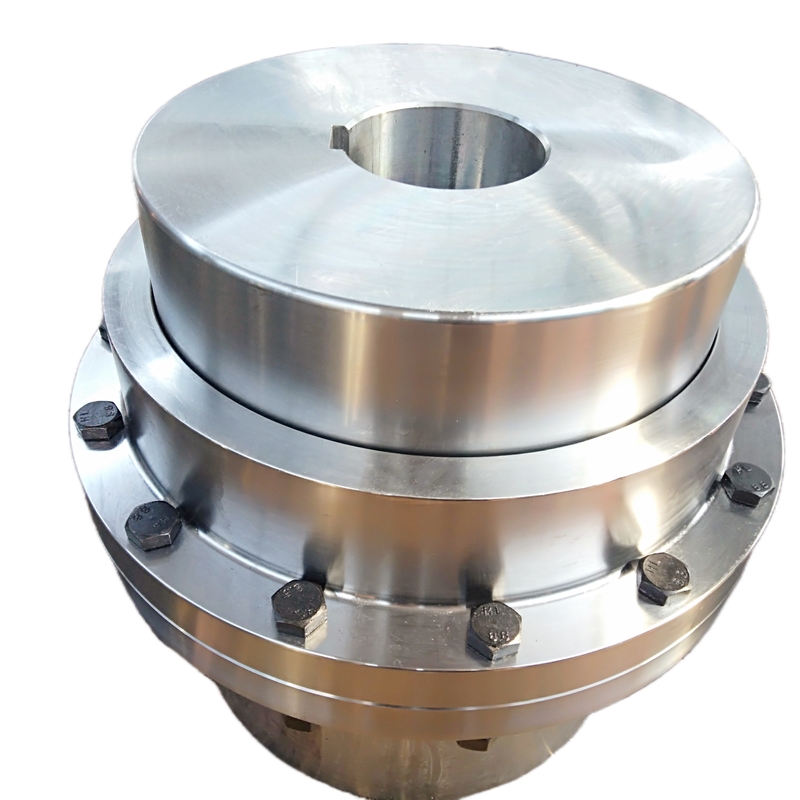

Kopling Gigi Fleksibel
>
|
|
| Tempat asal | cangzhou, cina |
| Nama merek | jude |
| Sertifikasi | CE、ISO |
| Nomor model | GIICL |
Kopling roda gigi dirancang untuk mentransmisikan torsi antara dua poros yang tidak sejajar.Mereka biasanya terdiri dari dua sambungan fleksibel — satu dipasang pada setiap poros — yang dihubungkan oleh poros, atau poros ketiga.Kopling gir menghubungkan motor penggerak ke girboks dalam mekanisme kerekan, tetapi juga dapat menghubungkan girboks langsung ke drum tali kawat yang lebih kecil menggunakan setengah bergelang.
Dalam hal desainnya, kopling roda gigi mentransmisikan torsi melalui hub dengan gigi roda gigi bermahkota yang berada dalam jala permanen dengan gigi roda gigi lurus pada lengan—desain yang menyediakan transmisi torsi tertinggi untuk ukuran terkecil.Mereka juga berjalan pada kecepatan tinggi, sesuai dengan pola perbautan AGMA dan mengkompensasi misalignment poros sudut, radial dan aksial.
| Ukuran | Torsi Tn Nm | Kecepatan [n] r/mnt | Membosankan | Panjangnya | D | H | SEBUAH | C | Kelembaban rotasi kg.m2 | Pelumas mL | Berat Kg |
| Y, J1 | |||||||||||
| dl,d2 | L | ||||||||||
| GIICL1 | 355 | 4000 | 14-35 | 38-82 | 103 | 2.0 | 36 | 8 | 0,0035- 0,00375 | 51 | 3.1 |
| GIICL2 | 630 | 4000 | 16-45 | 38-112 | 115 | 2.0 | 42 | 8 | 0,00550- 0,00675 | 70 | 3.5 |
| GIICL3 | 1000 | 4000 | 22-56 | 38-112 | 127 | 2.0 | 44 | 8 | 0,010- 0,0113 | 68 | 7.0 |
| GIICL4 | 1600 | 4000 | 38-65 | 60-142 | 149 | 2.0 | 49 | 8 | 0,02-0,0245 | 87 | 12.2 |
| GIICL5 | 2800 | 4000 | 40-75 | 84-142 | 167 | 2.5 | 55 | 10 | 0,0378- 0,0433 | 125 | 18.0 |
| GIICL6 | 4500 | 4000 | 45-90 | 84-172 | 187 | 2.5 | 56 | 10 | 0,0663- 0,0843 | 148 | 26,5 |
| GIICL7 | 6300 | 3750 | 50-105 | 84-212 | 204 | 3.5 | 60 | 10 | 0.103-0.151 | 175 | 39.2 |
| GIICL8 | 9000 | 3300 | 55-115 | 84-212 | 230 | 3.0 | 67 | 12 | 0,167-0,241 | 268 | 49.7 |
| GIICL9 | 14000 | 3000 | 60-135 | 107-252 | 256 | 3.0 | 69 | 12 | 0,316-0,470 | 310 | 79,6 |
| GIICL10 | 20000 | 2650 | 65-150 | 107-252 | 287 | 3.5 | 78 | 14 | 0,511-0,745 | 472 | 101 |
| GIICL11 | 31500 | 2350 | 70-175 | 107-302 | 325 | 3.5 | 81 | 14 | 1.096-1.588 | 550 | 161 |
| GIICL12 | 45000 | 2100 | 75-200 | 107-352 | 362 | 4.0 | 89 | 16 | 1.623-3.055 | 695 | 213 |
| GIICL13 | 63000 | 1850 | 150-225 | 202-352 | 412 | 4,5 | 98 | 18 | 3.925-4.918 | 1019 | 315 |
| GIICL14 | 100000 | 1650 | 170-250 | 242-410 | 462 | 5.5 | 172 | 22 | 8.025-9.725 | 3900 | 476 |
| GIICL15 | 160000 | 1500 | 190-285 | 282-470 | 512 | 5.5 | 182 | 22 | 14.300- 17.45 | 3700 | 696 |
| GIICL16 | 224000 | 1300 | 220-320 | 282-470 | 580 | 7.0 | 209 | 28 | 23.925-29.1 | 4500 | 913 |
| GIICL17 | 315000 | 1200 | 250-365 | 330-550 | 644 | 7.0 | 198 | 28 | 43.095- 53.725 | 4900 | 1322 |
| GIICL18 | 450000 | 1050 | 280-400 | 380-650 | 726 | 8.0 | 222 | 28 | 78.525- 99.500 | 7000 | 1948 |
| GIICL19 | 630000 | 950 | 300-470 | 380-650 | 818 | 8.0 | 232 | 32 | 136.750- 175.5 | 8900 | 3026 |
Pertunangan Ganda Lengan Bergelang Standar G20
Untuk Ukuran 1010G hingga 1055G,
| Ukuran | Peringkat Torsi (Ib-in)④ | Izinkan RPM Kecepatan⑤ | Max Bore | Min Bore | CpIgWtTanpa Bore (lb) | Berat Pelumas (lb) | SEBUAH | B | C | D | F | H | J | M | CELAH | |
| G10 | G20 | |||||||||||||||
| 1010G | 10.080 | 8,000 | 1,875 | 0,50 | 9 | 10 | 0,09 | 4.56 | 3.50 | 1.69 | 2.70 | 3.30 | 0,55 | 1.53 | 2.00 | 0,125 |
| 1015G | 20.790 | 6.500 | 2.375 | 0,75 | 17 | 20 | 0.16 | 6.00 | 4.00 | 1.94 | 3.40 | 4.14 | 0,75 | 1.88 | 2.40 | 0,125 |
| 1020G | 37.800 | 5.600 | 2.875 | 1.00 | 30 | 35 | 0,25 | 7,00 | 5.00 | 2.44 | 4.14 | 4.98 | 0,75 | 2.34 | 3,00 | 0,125 |
| 1025G | 66.150 | 5.000 | 3.625 | 1.25 | 55 | 65 | 0,50 | 8.38 | 6.25 | 3.03 | 5.14 | 6.10 | 0,86 | 2.82 | 3.60 | 0,188 |
| 1030G | 107.100 | 4.400 | 4.125 | 1.50 | 85 | 95 | 0,80 | 9.44 | 7.37 | 3.59 | 6.00 | 7.10 | 0,86 | 3.30 | 4.20 | 0,188 |
| 1035G | 163.800 | 3.900 | 4.875 | 2.00 | 135 | 150 | 1.20 | 11.00 | 8.63 | 4.19 | 7,00 | 8.32 | 1.12 | 3.84 | 5.10 | 0.250 |
| 1040G | 270.900 | 3.600 | 5.750 | 2.50 | 195 | 215 | 2.00 | 12.50 | 9.75 | 4.75 | 8.25 | 9.66 | 1.12 | 4.38 | 5.70 | 0.250 |
| 1045G | 371.700 | 3.200 | 6.750 | 3,00 | 280 | 300 | 2.30 | 13.62 | 10.93 | 5.31 | 9.25 | 1,079 | 1.12 | 4.84 | 6.50 | 0,312 |
| 1050G | 500.900 | 2.900 | 7.375 | 3.50 | 390 | 420 | 3.90 | 15.31 | 12.37 | 6.03 | 10.00 | 12.04 | 1.50 | 5.54 | 7.20 | 0,312 |
| 1055G | 655.200 | 2.650 | 8.250 | 4.00 | 525 | 550 | 4.90 | 16.75 | 13.56 | 6.62 | 11.00 | 13.16 | 1.50 | 6.22 | 8.00 | 0,312 |
| 1060G | 800.100 | 2.450 | 9.125 | 4.50 | 675 | 7,00 | 18.00 | 15.13 | 7.41 | 12.00 | 14.41 | LO | 6.66 | 9.00 | 0,312 | |
Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.
Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku oldham kopling, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.
Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga murah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
