OEM 45 # Steel Flexible Coupling Parts Snake Grid Coupling Spring

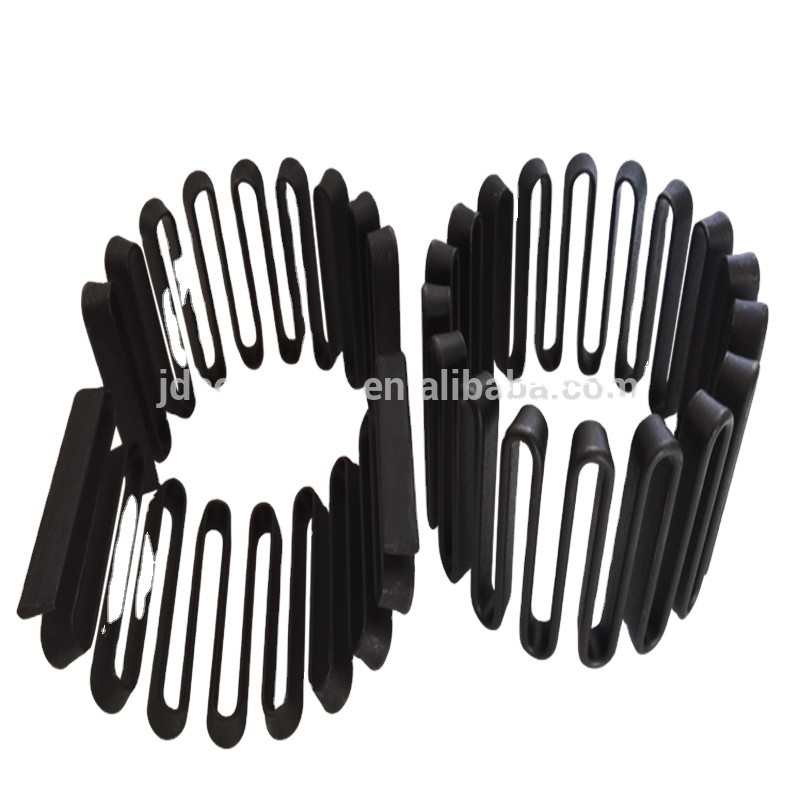

Pengenalan Pegas Ular Untuk Kopling Grid

Pegas ular juga disebut pegas coupler.Itu milik pegas tipe khusus.Itu terbuat dari strip baja berbentuk ular dengan elastisitas konstan, dan permukaannya semua disemprot dengan perawatan pencegahan karat.Pegas serpentine untuk transfer torsi dan penyangga dalam sistem penggerak mekanis, telah banyak digunakan dalam metalurgi, pengangkatan, transportasi, pertambangan, teknik perminyakan, pembuatan kapal, batu bara, karet, pembuatan kapal dan peralatan pengangkat mesin pelabuhan.
Mata air ular memiliki ciri-ciri sebagai berikut:
1. Memungkinkan penyimpangan pemasangan yang lebih besar
Karena kontak antara pelat pegas dan permukaan busur gigi, kopling bisa mendapatkan fleksibilitas yang besar.Itu dapat dipasang pada saat yang sama dengan penyimpangan radial, sudut, dan aksial.
2. Bantalan berbagai macam beban variabel dan awal yang aman
Permukaan gigi dan kontak kopling daun 2,5 melengkung, ketika torsi transfer meningkat, pegas akan melengkung sepanjang deformasi gigi, efek kopling di 2,5 pada pegas di dekat titik.Perubahan momen kontak antara buluh dan permukaan gigi, yaitu, berubah dengan ukuran torsi, dan karakteristik transmisinya adalah kekakuan variabel.Oleh karena itu, ia dapat menanggung perubahan beban yang lebih besar daripada kopling elastis umum.
Efek bantalan dari gaya transmisi pada buluh ketika berubah bentuk di sepanjang busur gigi, terutama ketika mesin mulai atau memiliki beban benturan yang kuat, memiliki tingkat perlindungan tertentu untuk keselamatan bagian yang cocok.
3. Peredam getaran yang baik dan masa pakai yang lama
Kopling ke pegas serpentin aksial tertanam di setengah lebih dari 36%.
Bagian trapesium pegas serpentine dengan baja pegas berkualitas tinggi, perlakuan panas yang ketat, dan pemrosesan khusus, memiliki sifat mekanik yang baik, sehingga masa pakai kopling jauh lebih baik daripada kopling fleksibel logam (seperti pin lengan elastis, kopling pin nilon ) untuk pertumbuhan.
4. Efisiensi transmisi tinggi dan operasi yang andal
Efisiensi transmisi kopling adalah 99,47%, dan kapasitas kelebihan beban jangka pendeknya adalah dua kali lipat dari torsi pengenal, dan pengoperasiannya aman dan andal.
5. Struktur sederhana dan perakitan dan pembongkaran yang nyaman
Seluruh mesin memiliki bagian yang lebih sedikit, volume yang lebih kecil dan bobot yang lebih ringan.Desain film pegas penampang trapesium lebih nyaman dan dekat daripada alur gigi trapesium, sehingga perakitan dan pembongkaran dan perawatan lebih sederhana daripada kopling umum.
Karena beberapa memiliki karakteristik di atas, pegas serpentin banyak digunakan dalam metalurgi, pengangkatan, transportasi, pertambangan, teknik perminyakan, pembuatan kapal, batu bara, karet, pembuatan kapal dan peralatan pengangkat mesin pelabuhan.
6. Kebisingan rendah dan pelumasan yang baik
Perumahan paduan aluminium dilindungi oleh pegas untuk menghindari lari ke luar, dan cangkangnya diisi dengan mentega.Ini tidak hanya membuat pelumasan dengan baik, tetapi juga menghilangkan kebisingan dari jaring buluh ketika diserap oleh mentega.
Proses perlakuan panas pegas tipe ular:
1, pendinginan pertama, temper: tempering dan temper pertama dari pegas tipe ular adalah untuk menyesuaikan struktur pelat baja.Pegas kosong ssert adalah pelat 145,5 mm x 14,5 mm x 3 mm.Setiap batch memiliki 3% sampel.Kosong dan sampel dimuat ke dalam sling.Itu dipanaskan di tungku mandi garam dan minyaknya dingin.
Bagian tempering harus dibersihkan, skim, sandblasting, dan dilapisi dengan lapisan pelindung pada permukaan bagian dan sampel.Temperatur temper adalah 720 C 10 C, pelestarian panas adalah 60 menit, udaranya dingin, dan kekerasannya adalah HRC26.
2, anil menengah: pegas serpentin pertama kali dianil untuk anil menengah.Sebelum anil menengah, lapisan pelindung harus diterapkan sebelum pelapisan.Setelah anil, lapisan besi sisa dapat dihilangkan dengan sedikit peledakan pasir, dan kemudian bentuk akhir akan terbentuk.
3, pendinginan dan temper kedua: tujuan pendinginan dan temper kedua pegas ular adalah untuk membentuk kinerja akhir bagian.Setelah pembentukan akhir, kawat baja diikat dan dipanaskan dan kemudian didinginkan melalui penangas garam yang sepenuhnya terdeoksidasi.Pembersihan air dengan pendinginan minyak 60~80 derajat, lalu 425 - 10 Deg.C tempering, tempering kekerasan uji abrasi permukaan spesimen lebih dari 0.2mm harus HRC49 ~ 51.
4, tempering terakhir: setelah menguji kekerasan pegas ular memenuhi syarat, bagian-bagiannya diproses dengan sandblasting, dan kemudian dirawat sebelumnya.Tekanan diukur hingga 55mm + 1mm pada posisi pengukuran aktual, 30~40 jam dipertahankan, dan kemudian tempering terakhir dilakukan.
