| Tempat asal | cangzhou, cina |
| Nama merek | jude |
| Sertifikasi | CE、ISO |
| Nomor model | JSB |

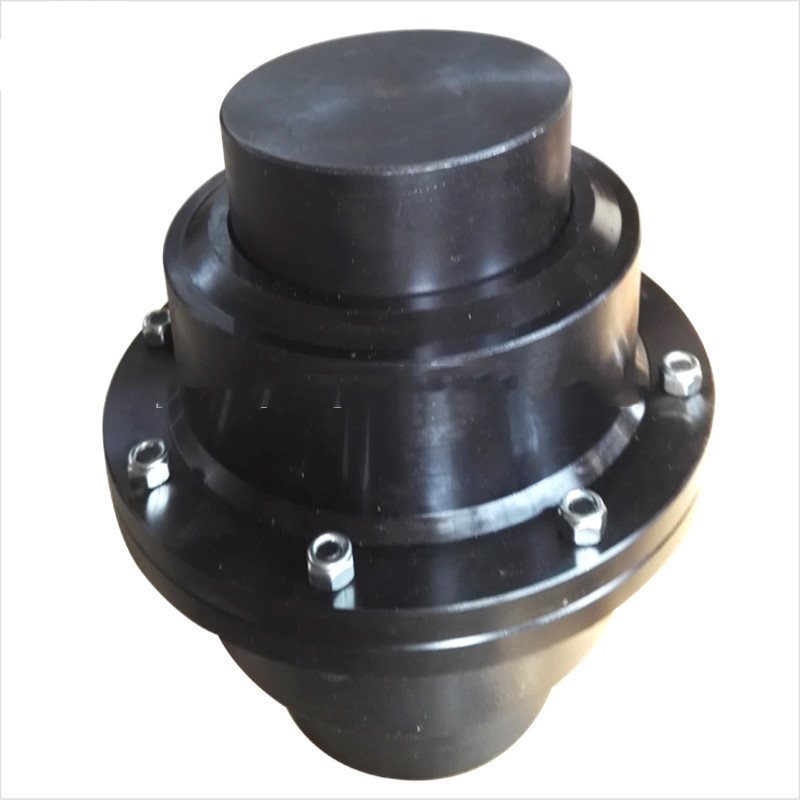

JSB 45 # Steel Taper Grid Coupling Snake Spring Kopling Logam Fleksibel Tipe JSB kopling pemasangan aksial
Kopling Grid Pegas Ular JSB disebut "kopling JB/T".Tidak seperti kopling serpentine JS, kopling ini dipasang dalam arah horizontal dan kopling pegas ular tipe JSB dipasang secara vertikal.
JSB Snake Spring Grid Coupling cocok untuk kondisi kerja seperti suhu, kelembaban, air, uap, debu, pasir, minyak, asam, alkali, media korosif, air garam, radiasi, dan sebagainya.Untuk kualitas kerja suhu tinggi, suhu rendah, minyak, asam dan media alkali, tidak cocok untuk kopling fleksibel dengan karet umum sebagai bahan elemen elastis.Kopling fleksibel logam fleksibel, seperti kopling diafragma dan kopling pegas ular, harus dipilih.
JSB Snake Spring Grid Coupling terutama diterapkan pada penghancur, gerakan bolak-balik engkol, peredam kecepatan, metalurgi, penambangan, derek dan peralatan lainnya, poros penggerak yang menghubungkan dua koaksial, daya tinggi, dengan offset tertentu dan mengkompensasi redaman dan penyangga relatif kinerja, suhu kerja -30 DEG ~+150 DEG, transmisi torsi nominal 45~800000N.m.
|
| Ukuran | Torsi Tn KN.m | Kecepatan (n) r/mnt | Bosan | Panjang L | Panjang total L0 | L2 | L3 | D | t | Berat kg | injeksi minyak kg | Perpindahan yang diizinkan | ||
| Radial y | aksial x | sudut | ||||||||||||
| JSB1 | 0,045 | 6000 | 18-28 | 47 | 97 | 48 | 24 | 112 | 3 | 2 | 0,027 | 0.15 | ±0,3 | 0,076 |
| JSB2 | 0.14 | 6000 | 22-35 | 47 | 97 | 48 | 25 | 122 | 3 | 2.6 | 0,048 | 0.15 | ±0,3 | 0,076 |
| JSB3 | 0.224 | 6000 | 25-42 | 50 | 103 | 51 | 26 | 130 | 3 | 3.4 | 0,054 | 0.15 | ±0,3 | 0,076 |
| JSB4 | 0.4 | 6000 | 32-50 | 60 | 123 | 61 | 31 | 149 | 3 | 5.5 | 0,068 | 0.2 | ±0,3 | 0.1 |
| JSB5 | 0.63 | 6000 | 40-56 | 63 | 129 | 64 | 32 | 163 | 3 | 7.3 | 0,086 | 0.2 | ±0,3 | 0,127 |
| JSB6 | 0.9 | 5500 | 48-65 | 76 | 155 | 67 | 34 | 174 | 3 | 10 | 0.113 | 0.2 | ±0,3 | 0,127 |
| JSB7 | 1.8 | 4750 | 55-80 | 89 | 181 | 89 | 44 | 200 | 3 | 18 | 0,172 | 0.2 | ±0,3 | 0.15 |
| JSB8 | 3.15 | 4000 | 65-95 | 98 | 199 | 96 | 47 | 233 | 3 | 26 | 0,254 | 0.2 | ±0,3 | 0.18 |
| JSB9 | 5.6 | 3250 | 75-110 | 120 | 245 | 121 | 60 | 268 | 6 | 42 | 0,427 | 0,25 | ± 0,5 | 0.2 |
| JSB10 | 8 | 3000 | 80-120 | 127 | 259 | 124 | 63 | 287 | 6 | 55 | 0,508 | 0,25 | ± 0,5 | 0,23 |
| JSB11 | 12.5 | 2700 | 90-140 | 149 | 304 | 143 | 74 | 320 | 6 | 82 | 0,735 | 0,28 | ± 0,5 | 0,25 |
| JSB12 | 18 | 2400 | 110-170 | 162 | 330 | 146 | 75 | 379 | 6 | 123 | 0,908 | 0,28 | ± 0,5 | 0,3 |
| JSB13 | 25 | 2200 | 120-200 | 184 | 374 | 156 | 78 | 411 | 6 | 180 | 1.135 | 0,28 | ± 0,5 | 0.33 |
| JSB14 | 35.5 | 2000 | 140-200 | 183 | 372 | 204 | 107 | 476 | 6 | 230 | 1.952 | 0,3 | ± 0,5 | 0.4 |
| JSB15 | 50 | 1750 | 160-240 | 216 | 438 | 216 | 115 | 533 | 6 | 322 | 2.815 | 0,3 | ± 0,5 | 0,45 |
| JSB16 | 63 | 1600 | 180-260 | 216 | 438 | 226 | 120 | 584 | 6 | 449 | 3.496 | 0,3 | ± 0,5 | 0,5 |
Lebih banyak skenario aplikasi, silakan hubungi kami
