| Nomor model | kopling gigi rem cakram WGP |

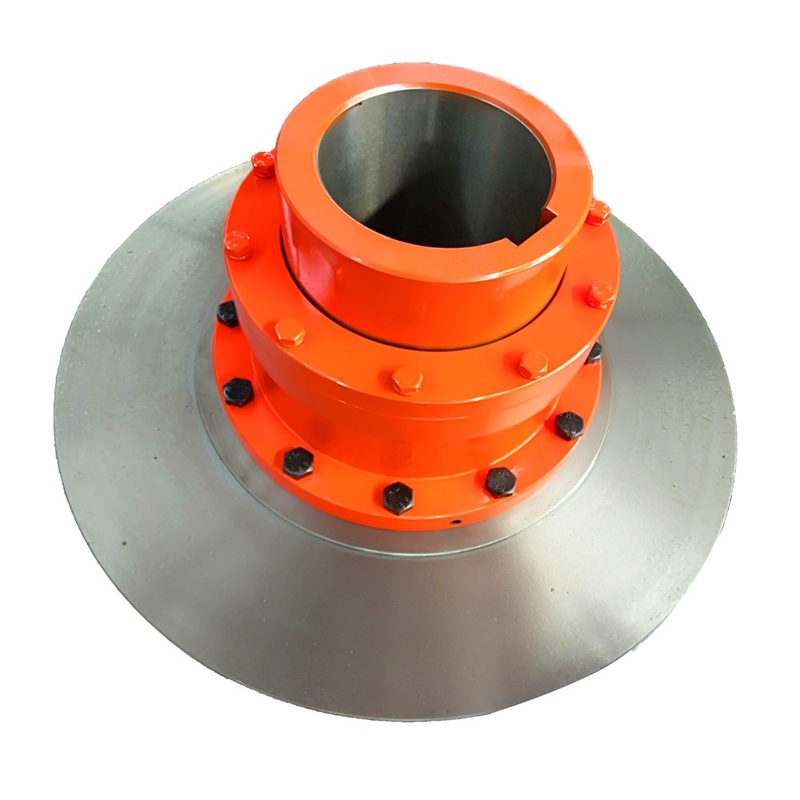

Kopling roda gigi drum WGP dengan cakram rem mencakup busing kiri dan busing kanan untuk menghubungkan poros input daya dan poros output daya masing-masing.Ujung bushing kiri dilengkapi dengan roda gigi drum.Selongsong penghubung di pinggiran selongsong kiri diikat dengan gigi berbentuk drum di selongsong kiri melalui gigi bagian dalamnya, dan ujung selongsong kanan dilengkapi dengan flensa penghubung, yang dihubungkan dan diperbaiki dengan selongsong penghubung melalui baut penetrasi.Cakram rem dijepit dan dipasang di antara flens penghubung dan selongsong kopling.
Kopling roda gigi tromol tipe WGP dengan cakram rem terdiri dari cincin roda gigi dalam dengan jumlah gigi yang sama dan kopling setengah flensa dengan gigi luar.Gigi eksternal dibagi menjadi dua jenis: gigi lurus dan gigi drum.Yang disebut gigi drum terbuat dari permukaan bulat.Pusat permukaan bola berada pada sumbu roda gigi.Memungkinkan perpindahan sudut yang lebih besar (relatif terhadap kopling gigi lurus), dapat meningkatkan kondisi kontak gigi, meningkatkan kemampuan untuk mentransmisikan torsi, dan memperpanjang masa pakai.Keadaan kontak sepanjang lebar gigi dengan perpindahan sudut.
Struktur & Parameter Kopling
| Kopling gigi rem cakram WGP |
||||||||||||||||
| Ukuran | Torsi | Kecepatan | Bore Dia | Panjangnya | D | D2 | D4 | D0 | B | N | R | F | C | C1 | C2 | |
| Tn | [n] | |||||||||||||||
| Nm | r/mnt | d1,d2,dz | kamu | J1, Z1 | ||||||||||||
| WGP1 | 710 | 7500 | 12.14 | 32 | -- | 122 | 98 | 60 | 315 | 58 | 38 | 2 | 30 | 30 | -- | -- |
| 16.18.19 | 42 | -- | 20 | -- | -- | |||||||||||
| 20.22.24 | 52 | -- | 10 | -- | -- | |||||||||||
| 25.28 | 62 | 44 | 3 | 19 | 18 | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 12 | |||||||||||
| 40.42 | 112 | 84 | 3 | 29 | 12 | |||||||||||
| WGP2 | 1250 | 6700 | 22.24 | 52 | -- | 150 | 118 | 77 | 315 | 68 | 38 | 2.5 | 30 | 20 | -- | -- |
| 25.28 | 62 | -- | 10 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48.50.50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| WGP3 | 2500 | 6300 | 22.24 | 52 | -- | 170 | 140 | 90 | 355 | 80 | 49 | 2 | 30 | 33 | -- | -- |
| 25.28 | 62 | -- | 23 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48.50.50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| 60.63 | 142 | 107 | 3 | 36 | 16 | |||||||||||
| WGP4 | 4500 | 5600 | 30.32.35.38 | 82 | -- | 200 | 160 | 112 | 90 | 45 | 3 | 30 | 13 | -- | -- | |
| 40.42.45.48.50.50.55.56 | 112 | 84 | 400 | 3 | 29 | 17 | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 450 | 3 | 36 | 17 | ||||||||||
| 80 | 172 | 132 | 500 | 3 | 41 | 17 | ||||||||||
| WGP5 | 7100 | 5300 | 30.32.35.38 | 82 | -- | 225 | 180 | 128 | 100 | 45 | 4 | 30 | 23 | -- | -- | |
| 40.42.45.48.50.50.55.56 | 112 | 84 | 400 | 3 | 29 | 19 | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 450 | 3 | 36 | 19 | ||||||||||
| 80.85.90 | 172 | 132 | 500 | 3 | 41 | 19 | ||||||||||
| WGP6 | 10000 | 5000 | 32.35.38 | 82 | -- | 245 | 200 | 145 | 112 | 44 | 4 | 30 | 35 | -- | -- | |
| 40.42.45.48.50.50.55.56 | 112 | -- | 450 | 5 | -- | -- | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100 | 212 | 167 | 630 | 5 | 48 | 20 | ||||||||||
| WGP7 | 14000 | 4500 | 32.35.38 | 82 | -- | 272 | 230 | 160 | 122 | 44 | 4 | 30 | 45 | -- | -- | |
| 40.42.45.48.50.50.55.56 | 112 | -- | 450 | 15 | -- | -- | ||||||||||
| 60.63.65.70.71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100.110 | 212 | 167 | 710 | 5 | 48 | 20 | ||||||||||
| WGP8 | 20000 | 4250 | 55.56 | 112 | -- | 290 | 245 | 176 | 500 | 136 | 44 | 5 | 30 | 29 | -- | -- |
| 60.63.65.70.71.75 | 142 | 107 | 560 | 5 | 38 | 34 | ||||||||||
| 80.85.90.96 | 172 | 132 | 630 | 5 | 43 | 20 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 38 | ||||||||||
| WGP9 | 25000 | 4000 | 65.70.71.75 | 142 | 107 | 315 | 265 | 190 | 500 | 140 | 58 | 5 | 30 | 5 | 38 | 28 |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 28 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| WGP10 | 40000 | 3550 | 75 | 142 | -- | 355 | 300 | 225 | 165 | 58 | 6 | 30 | 28 | -- | -- | |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 38 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| 160 | 302 | 242 | 5 | 63 | 28 | |||||||||||
| WGP11 | 56000 | 3000 | 85.90.95 | 172 | -- | 412 | 345 | 256 | 180 | 58 | 6 | 40 | 15 | -- | -- | |
| 100.110.120.125 | 212 | 167 | 710 | 8 | 51 | 32 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 900 | 8 | 56 | 32 | ||||||||||
| WGZ12 | 80000 | 2800 | 120.125 | 212 | 167 | 440 | 375 | 288 | 210 | 58 | 7 | 40 | 8 | 51 | 45 | |
| 130.140.150 | 252 | 202 | 710 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP13 | 112000 | 2500 | 145.150 | 252 | 202 | 490 | 425 | 320 | 235 | 58 | 8 | 50 | 8 | 56 | 38 | |
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200.220 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP14 | 160000 | 2300 | 160.170.180 | 302 | 242 | 545 | 462 | 362 | 265 | 65 | 9 | 50 | 10 | 68 | 32 | |
| 190.200.220 | 352 | 282 | 800 | 10 | 78 | 32 | ||||||||||
| 240.250.260 | 410 | 330 | 900 | 10 | -- | 10 | ||||||||||
Spesifikasi Rem Cakram
| Unit Ukuran Cakram Rem WGP: mm | |||||||||
| dia | Ketebalan | Tinggi | D5 maks | Berat kg | Kelembaman kg.m² | ||||
| D0 | T | k | S | ||||||
| 315 | 15 | 10 | 42 | 180 | 155 | 8.5 | 6.7 | 0,116 | 0.11 |
| 355 | 15 | 10 | 54 | 200 | 175 | 11.4 | 9.9 | 0.192 | 0,178 |
| 400 | 15 | 14 | 54 | 255 | 230 | 15.2 | 12.4 | 0.32 | 0.287 |
| 450 | 15 | 16 | 54 | 305 | 280 | 19.7 | 15.6 | 0,55 | 0,462 |
| 500 | 15 | 18 | 54 | 325 | 295 | 25 | 20 | 0.83 | 0,712 |
| 560 | 15 | 18 | 54 | 350 | 320 | 30.7 | 25.6 | 1.28 | 1.127 |
| 630 | 15 | 20 | 54 | 400 | 360 | 38.8 | 33 | 2.06 | 1.826 |
| 710 | 15 | 20 | 54 | 480 | 450 | 46,5 | 39.4 | 3.32 | 2.912 |
| 800 | 15 | 24 | 70 | 540 | 500 | 67.8 | 52,7 | 5.87 | 4.81 |
| 900 | 15 | 24 | 70 | 600 | 560 | 86.6 | 70.3 | 9.3 | 7.852 |
| 1000 | 15 | 30 | 80 | 620 | 560 | 128.8 | 115,1 | 17.4 | 15,65 |
Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.
Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku kopling oldham, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.
