Kopling Pin Bush
>
|
| Tempat asal | cangzhou, cina |
| Nama merek | jude |
| Sertifikasi | CE、ISO |
| Nomor model | TL |

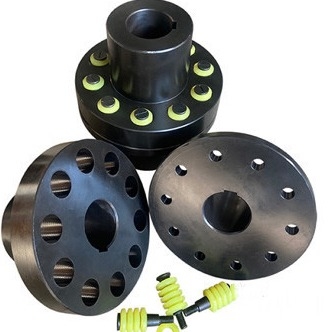

Lengan elastis TLkopling pinIni adalah kopling fleksibel dengan elemen elastis non-logam.Strukturnya sangat mirip dengan kopling flange, tetapi dua kopling setengah terhubung tanpa baut dan menggunakan pin dengan lengan karet atau kulit untuk mewujudkan dua kopling setengah.Kopling bagian poros. Kopling pin lengan elastis dulunya adalah kopling pompa air yang banyak digunakan.Pada akhir 20-an, itu dirumuskan sebagai standar Kementerian Permesinan.Kopling pin selongsong elastis JB50-08 adalah standar. Untuk mengganti selongsong pin tanpa membongkar mesin, perhatikan jarak A dalam desain;untuk mengkompensasi perpindahan aksial, perhatikan celah c dari ukuran respons selama pemasangan.
Kopling pin selongsong elastis TL memiliki struktur sederhana, mudah dibuat, tidak ada pelumasan, tidak perlu diikat dengan vulkanisasi logam, mudah mengganti selongsong elastis, tidak perlu memindahkan setengah kopling, dan memiliki kompensasi yang baik untuk deviasi relatif dari dua poros dan redaman.Kinerja penyangga. Selongsong elastis bekerja dengan kompresi dan deformasi.Karena ketebalan selongsong elastis tipis, volumenya kecil, dan deformasi elastis terbatas, kopling selongsong pin elastis dapat mengkompensasi perpindahan sumbu dan elastisitas, tetapi jumlah kompensasi yang diizinkan untuk perpindahan sumbu lebih sedikit.Elastisitasnya lemah. Kopling pin selongsong elastis bergantung pada gaya penguncian kelompok pin untuk menghasilkan momen gesekan pada permukaan kontak, dan kompres selongsong karet elastis untuk mentransmisikan torsi. Sangat cocok untuk kecepatan tinggi, rendah dan pompa air berdaya sedang dengan kekakuan tinggi, akurasi pemusatan tinggi, beban benturan rendah, dan persyaratan pengurangan getaran rendah.
| Jenis | Torsi nominal | kecepatan maksimum | Diameter lubang | Panjang lubang | Dimensi | Massa | |||
| Tn | [n] | d,d1,dz | kamu | J, J1, Z | D | S | SEBUAH | kg | |
| Nm | r/mnt | L | L1 | ||||||
| TL1 | 6.3 | 8800 | 9~14 | 20~32 | 14~20 | 71 | 3 | 18 | 1.2 |
| TL2 | 16 | 7600 | 12~19 | 32~42 | 20~42 | 80 | 3 | 18 | 1.8 |
| TL3 | 31.5 | 6300 | 16~25 | 42~62 | 30~62 | 95 | 4 | 35 | 2 |
| TL4 | 63 | 5700 | 20~32 | 52~82 | 38~82 | 106 | 4 | 35 | 2.4 |
| TL5 | 125 | 4600 | 25~40 | 62~112 | 44~112 | 130 | 5 | 45 | 8.5 |
| TL6 | 250 | 3800 | 32~50 | 82~112 | 60~112 | 160 | 5 | 45 | 11 |
| TL7 | 500 | 3600 | 40~65 | 112~142 | 84~142 | 190 | 5 | 45 | 16 |
| TL8 | 710 | 3000 | 45~80 | 112~172 | 84~172 | 224 | 6 | 65 | 26 |
| TL9 | 1000 | 2850 | 50~85 | 112~172 | 84~172 | 250 | 6 | 65 | 32 |
| TL10 | 2000 | 2300 | 63~120 | 142~212 | 107~212 | 315 | 8 | 80 | 68 |
| TL11 | 4000 | 1800 | 80~140 | 172~252 | 132~252 | 400 | 10 | 100 | 125 |
| TL12 | 8000 | 1450 | 100~180 | 212~302 | 167~302 | 475 | 12 | 130 | 220 |
| TL13 | 16000 | 1150 | 120~220 | 212~352 | 167~352 | 600 | 14 | 180 | 430 |
Nanpi county Jude manufaktur peralatan transmisi co., LTD.adalah perusahaan yang mengkhususkan diri dalam penelitian dan produksi kopling.Kami juga dapat mengembangkan produk baru dan produksi massal.Dengan pengalaman yang kaya, tim R&D profesional dan berbagai peralatan dalam kopling, ia memiliki kondisi yang unggul untuk memenuhi kebutuhan Anda yang berbeda.
Produk utama perusahaan adalah: semua jenis kopling untuk industri permesinan di seluruh dunia, seperti kopling elastis radial, kopling ban, kopling universal, kopling gigi drum, kopling elastis bentuk bunga plum, kopling kaku oldham kopling, kopling rantai rol, kopling diafragma , kopling kolom kopling pin lengan elastis, pin dowel elastis, kopling pin dowel elastis, kopling poros pompa, dll.
Konsep perusahaan kami hidup dengan kualitas dan berkembang berdasarkan kehormatan.Kopling memiliki keunggulan kualitas tinggi, harga murah, model produk lengkap. Perusahaan kami akan menjadi pilihan terbaik Anda, dan kami berharap dapat bekerja sama dengan Anda.
Q1: Apakah Anda perusahaan dagang atau produsen?
A: Kami adalah pabrik.
Q2: Apakah Anda menyediakan sampel?itu gratis atau tambahan?
A:: Ya, kami dapat menawarkan sampel tetapi tidak gratis. Sebenarnya kami memiliki prinsip harga yang sangat bagus, ketika Anda membuat pesanan massal maka biaya sampel akan dikembalikan kepada Anda.
Q3: Berapa lama waktu pengiriman Anda?
A: Umumnya 10-15 hari jika barang tersedia.atau 7-25 hari jika barang tidak tersedia, itu sesuai dengan kuantitas.
Q4: Berapa lama garansi Anda?
A: Garansi Kami adalah 12 bulan.
Q5: Apakah Anda memiliki prosedur pemeriksaan untuk kopling?
A: 100% inspeksi diri sebelum pengepakan
Q6.Apa pembayaran Anda?
J: 1) 100% T/T.2) 30% di muka, yang lain sebelum pengiriman.3) L/C Q7: Dapatkah saya mengunjungi pabrik Anda sebelum memesan?A: Tentu, selamat datang untuk mengunjungi pabrik kami.
