Kopling Gigi CL Kustom, Kopling Fleksibel Baja 45 # Untuk Peralatan Industri
  • Kopling Gigi CL Kustom, Kopling Fleksibel Baja 45 # Untuk Peralatan Industri
  • Kopling Gigi CL Kustom, Kopling Fleksibel Baja 45 # Untuk Peralatan Industri
  • Kopling Gigi CL Kustom, Kopling Fleksibel Baja 45 # Untuk Peralatan Industri
Kopling Gigi CL Kustom, Kopling Fleksibel Baja 45 # Untuk Peralatan Industri

Kopling Gigi CL Kustom, Kopling Fleksibel Baja 45 # Untuk Peralatan Industri

Tempat asal cangzhou, cina
Nama merek jude
Sertifikasi CE、ISO
Nomor model kopling gigi CL
Rincian Produk
Struktur:
GIGI
Fleksibel atau Kaku:
Fleksibel
Bahan:
Baja
Warna:
Hitam
Aplikasi:
Peralatan Industri
Industri yang Berlaku:
Pabrik Manufaktur, Bengkel Mesin
Bahan Tubuh:
45 # Baja
Fitur:
Umur operasi yang panjang
Sedang mengemas:
Kotak kayu
Nama:
Kopling Gigi Pin Fleksibel
kebiasaan:
Ya
Nama Produk:
Kopling gigi Tipe CL
Cahaya Tinggi:

CL Gear Coupling

,

Kopling Fleksibel Baja Peralatan Industri

,

Kopling Fleksibel Baja 45 #

Deskripsi Produk

Kopling gigi tipe CL untuk pertambangan metalurgi mengangkat industri transportasi kimia minyak bumi

Kopling Gigi CL (JB / ZQ4218-86)

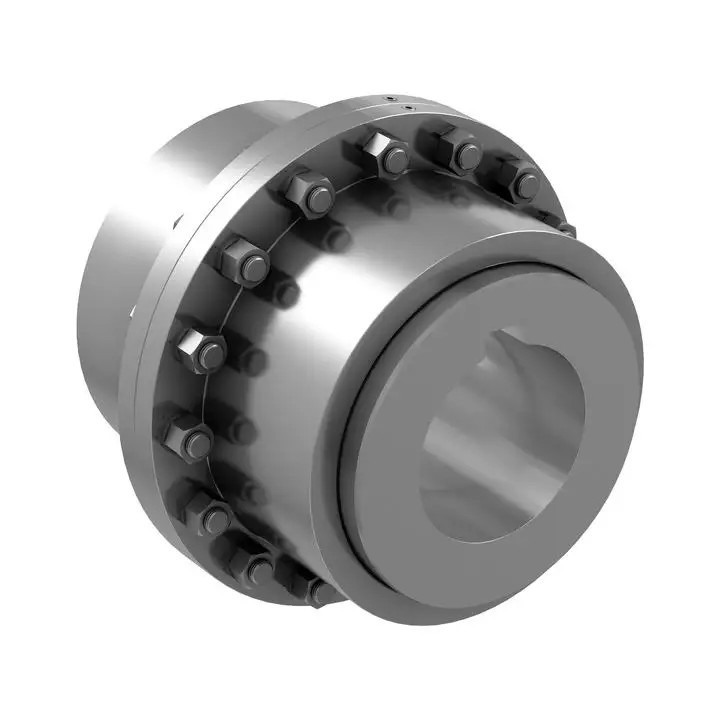

Kopling roda gigi tipe CL cocok untuk menghubungkan dua poros transmisi sumbu horizontal.Ini memiliki kemampuan kompensasi deviasi relatif dari dua sumbu dan termasuk kopling kaku bergerak.Dua cangkang luar dengan gigi bagian dalam dan dua lengan dengan gigi luar disusun.Selongsong dan poros dihubungkan dengan kunci.Kedua kulit luar dihubungkan dengan baut.Sebuah cincin penyegel diatur antara cangkang dan selongsong.



Kopling Gigi CL Kustom, Kopling Fleksibel Baja 45 # Untuk Peralatan Industri 0

* Dimensi dan Parameter Utama Kopling Gigi CL (JB / ZQ4218-86)

Model Torsi Nominal
KN·m		 Kecepatan
rpm		 Membosankan
d1,d2,dz		 Panjang lubang SEBUAH B D D1 D2 C C1 C2 e Rotary Inersia
kg·m		 Massa
kg
kamu J1
Z2
L
mm
CL1 710 3780 18,19 42 30 49 106 170 110 55 16 - - 12 0,03 7.8
20,22,24 52 38 6 18.5 18.5
25,28 62 44 2.5 14 18.5
30,32,35,38 82 60 11 -
40 112 84
CL2 1400 3000 30,32,35,38 82 60 75 134 185 125 70 2.5 13 22 12 0,05 12.5
40,42,45 112 84 28
48,50
CL3 3150 2400 40,42,45 112 84 92 170 220 150 90 2.5 15 28 18 0.13 26.9
48,50,55,56
60 142 107 36
CL5 8000 1680 50,55,56 112 84 145 220 290 200 130 5 30 40 25 0,45 55.8
60,63,65,70 142 107
71,75
80,85,90 172 132
CL6 11200 1500 60,63,65 142 107 160 246 320 230 140 5 25 - 25 0,70 79.9
70,71,75
80,85,90,95 172 132
100.110 212 167
CL7 18000 1270 65,70,71,75 142 107 185 286 350 260 170 5 40 40 30 1.15 109.5
80,85,90,95 172 132 25 45
100.110.120 212 167
CL8 22400 1140 80,85,90,95 172 132 210 325 380 315 190 5 35 45 30 2.38 133,8
100.110.120 212 167
130.140 252 202 30
CL9 28000 1000 90,95 172 132 220 335 430 365 210 5 40 - 30 3.55 171
100,110,120,125 212 167 30
130.140.150 252 202
160 302 242
CL10 50000 850 110.120.125 212 167 245 365 490 420 260 5 30 - 30 7,00 275.8
130.140.150 252 202
160.170.180 302 242
CL11 71000 750 120.125 212 167 280 405 545 470 330 5 40 - 35 13,75 385
130.140.150 252 202
160.170.180 302 242 35
190.200.220 352 282
CL12 100000 660 140.150 252 202 350 485 590 520 340 5 45 - 35 21.5 540
160.170.180 302 242 38
190.200.220 352 282
240.250 410 330
CL13 140000 600 160.170.180 302 242 375 524 680 590 380 7.5 45 - 40 40.00 798.3
190.200.220 352 282
240.250.260 410 330
280 470 380
CL14 200000 540 180 302 242 405 565 730 650 450 7.5 50 - 40 53,75 976.6
190.200.220 352 282
240.250.260 410 330
280.300.320 470 380
CL15 250000 480 200,220 352 282 480 644 780 700 480 7.5 50 - 40 81,25 1182,5
240.250.260 410 300
280.300.320 470 380
340.360 550 450
CL16 355000 425 240.250.260 410 330 535 720 900 785 530 10 - - 50 150 1936
280.300.320 470 380
340.360.380 550 450
400 650 540
CL17 560000 380 260 410 330 625 800 1000 885 630 10 - - 50 285 2700
280.300.320 470 380
340.360.380 550 450
400.420.440.450 650 540
CL18 710000 330 300.320 470 380 71 900 1100 990 710 10 - - 50 400 3669
340.360.380 550 450
400.420.440.450 650 540
460.480.500
CL19 1000000 300 360.380 550 450 730 910 1250 1090 800 15 - - 60 675 5138
400.420.440.450 650 540
460.480.500 800 680
530.560

Catatan:
1. Massa kopling dan inersia putar adalah perkiraan yang dihitung dengan diameter minimum dan panjang maksimum lubang.
2. Diameter lubang dz <140mm.
3. Lubang tipe J1 tidak memerlukan penyekat ujung poros seperti yang diperlukan.
4. Standar ini hanya berlaku untuk produk lama.

Deskripsi ProdukKopling Gigi CL Kustom, Kopling Fleksibel Baja 45 # Untuk Peralatan Industri 1Kopling Gigi CL Kustom, Kopling Fleksibel Baja 45 # Untuk Peralatan Industri 2Kopling Gigi CL Kustom, Kopling Fleksibel Baja 45 # Untuk Peralatan Industri 3Kopling Gigi CL Kustom, Kopling Fleksibel Baja 45 # Untuk Peralatan Industri 4
